Supermicro MBD-X13SAE. Socket 1700. BULK. - DDR5
- Soporta procesadores Intel Core de 12ª, 13ª y 14ª generación.
- Hasta 192GB de memoria DDR5 ECC y no-ECC.
- Conectividad de red con puertos de 2.5Gb y 1Gb.
- Ranuras de expansión PCIe 5.0 x16 y PCIe 3.0 x4.
- Tres ranuras M.2 PCIe 4.0 para almacenamiento de alta velocidad.
- Ocho puertos SATA 6Gb/s con soporte RAID 0, 1, 5, 10.
- Salidas de video: DisplayPort, HDMI y DVI-D.
de garantía
asegurado
pago seguro

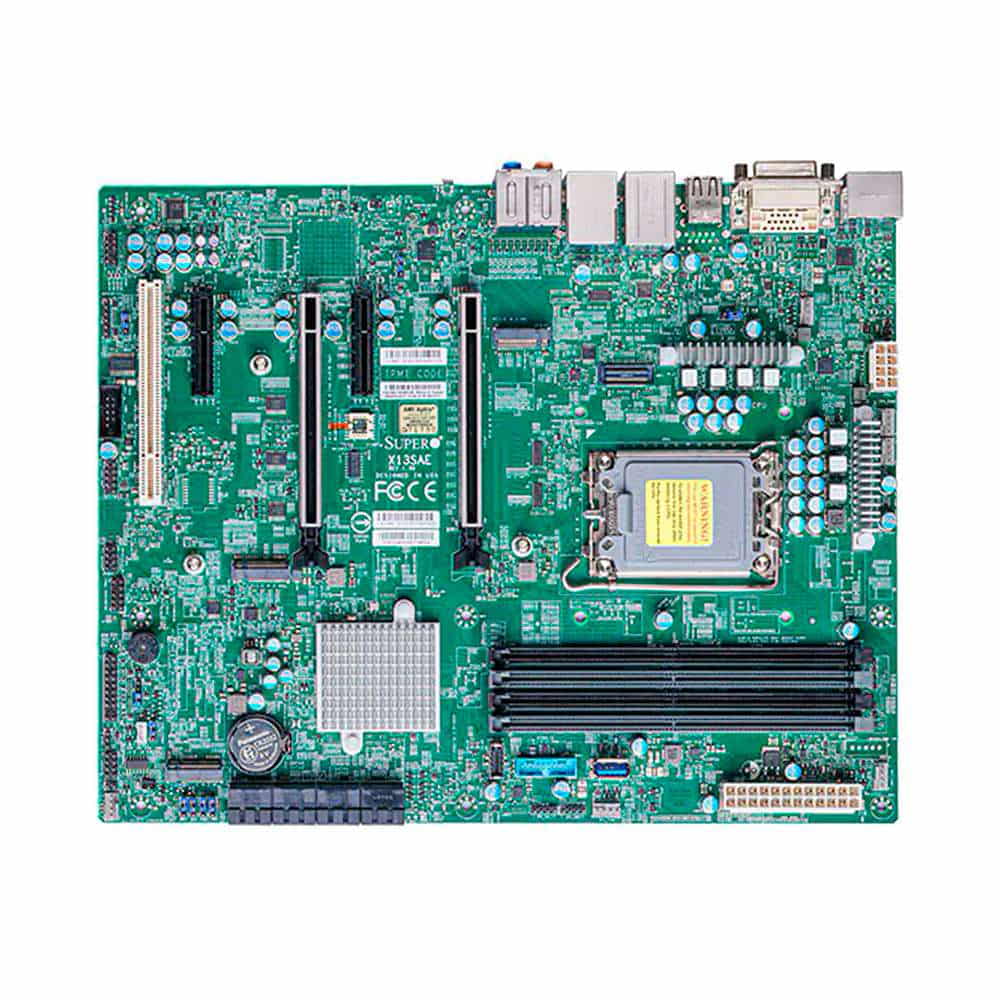

La placa base Supermicro MBD-X13SAE es una opción premium para estaciones de trabajo que buscan maximizar el rendimiento y la estabilidad. Compatible con los últimos procesadores Intel Core de 12ª, 13ª y 14ª generación, esta placa base proporciona un soporte robusto para tareas de procesamiento intensivo y aplicaciones empresariales exigentes. Su arquitectura basada en el chipset Intel W680 permite aprovechar al máximo la potencia de estos procesadores, ofreciendo velocidades y capacidades de respuesta mejoradas.
El soporte para hasta 192GB de memoria DDR5 ECC y no-ECC asegura que los sistemas puedan manejar múltiples aplicaciones simultáneamente sin comprometer la estabilidad o el rendimiento. Las capacidades de expansión son igualmente impresionantes, con ranuras PCIe 5.0 x16 y PCIe 3.0 x4, lo que facilita la integración de tarjetas gráficas de última generación y otros componentes avanzados.
La MBD-X13SAE también destaca en términos de almacenamiento, incorporando tres ranuras M.2 PCIe 4.0 x4 para SSDs NVMe de alta velocidad y ocho puertos SATA de 6Gb/s que permiten configuraciones RAID avanzadas (0, 1, 5, 10). Esta versatilidad en almacenamiento facilita la creación de sistemas con capacidad de almacenamiento masivo y acceso ultrarrápido a los datos, esenciales para aplicaciones de diseño, renderizado y análisis de datos.
En términos de conectividad de red, la placa base incluye un puerto Ethernet Intel de 2.5Gb y otro de 1Gb, brindando opciones para conexiones de red rápidas y seguras. La inclusión de múltiples puertos USB 3.2 y opciones de salida de video como DisplayPort, HDMI y DVI-D amplía las capacidades de conexión y visualización, haciéndola adecuada para diversas configuraciones de estaciones de trabajo.
La placa base Supermicro MBD-X13SAE no solo está diseñada para ofrecer un rendimiento potente, sino también para una administración eficiente con soporte para Intel vPro/AMT, lo que permite a los administradores de sistemas realizar diagnósticos remotos y gestión de hardware de manera efectiva. Además, sus características de seguridad, como el soporte TPM, protegen la integridad del sistema y los datos.
Principales características...
* Soporta procesadores Intel Core de 12ª, 13ª y 14ª generación.
* Hasta 192GB de memoria DDR5 ECC y no-ECC.
* Conectividad de red con puertos de 2.5Gb y 1Gb.
* Ranuras de expansión PCIe 5.0 x16 y PCIe 3.0 x4.
* Tres ranuras M.2 PCIe 4.0 para almacenamiento de alta velocidad.
* Ocho puertos SATA 6Gb/s con soporte RAID 0, 1, 5, 10.
* Salidas de video: DisplayPort, HDMI y DVI-D.
| Características físicas | |
| Formato | ATX |
| Dimensiones | 12" x 9,6" (30,48 cm x 24,38 cm) |
| Procesador | |
| CPU | Procesadores Intel® Core™ i3/i5/i7/i9 de 14.ª/13.ª/12.ª generación Soporta un solo zócalo V0 (LGA-1700), CPU TDP admite hasta 150W TDP |
| Núcleos | Hasta 24 (8+16) núcleos |
| Memoria | |
| Capacidad | 4 ranuras DIMM Hasta 192 GB UDIMM ECC/no ECC sin búfer, DDR5-4400 MHz |
| Tipo | 4400/4000/3600 MT/s 192GB |
| Tamaños de DIMM | 8GB, 16GB, 24GB, 32GB, 48GB UDIMM: 8GB, 16GB, 24GB, 32GB, 48GB |
| Voltaje | 1,1 V |
| Controladoras | |
| Chipset | Intel® W680 |
| SATA | Controlador Intel® W680 para 8 puertos SATA3 (6 Gbps); RAID 0, 1, 5, 10 |
| Audio | Audio HD ALC 888S |
| Red | LAN única con Intel® Ethernet i225V LAN única con controlador LAN Intel® PHY I219LM |
| Puestos E/S | |
| LAN | 1 puerto LAN Gigabit Ethernet RJ45 1 puerto LAN RJ45 2,5 Gigabit Ethernet |
| USB | 3 puertos USB 3.2 Gen1x1 (1 vertical tipo A; 2 mediante encabezado) 4 puertos USB 2.0 (2 a través del encabezado; 2 traseros) 2 puertos USB 3.2 Gen2x2 (1 trasero tipo C; 1 mediante encabezado) 3 puertos USB 3.2 Gen2x1 (3 traseros tipo A) |
| Vídeo | 1 puerto(s) DVI - D, 1 puerto(s) DP 1.4a, 1 puerto(s) HDMI 2.0b |
| Serie | 1 puerto(s) COM (1 encabezado) |
| TPM | 1 encabezado TPM |
| Ranuras de expansión | |
| PCIe | 2 ranuras PCIe 5.0 x16 (16/NA u 8/8), 2 PCIe 3.0x4 |
| M.2 | Interfaz M.2: 3 PCIe 4.0 x4, RAID 0, 1, 5 Factor de forma: 2280 Clave: Tecla M |
| BIOS | |
| Tipo | Flash SPI de 32 MB con BIOS AMI |
| Características | ACPI 6.0 Conectar y usar (PnP) Teclas de acceso rápido de rescate de BIOS Soporte de detección automática de tarjetas verticales SMBIOS 3.0 o posterior |
| Gestión | |
| Software de gestión de sistemas | Redfish API , Supermicro Server Manager (SSM) , Supermicro Update Manager (SUM) , Supermicro SuperDoctor® 5 (SD5) , Super Diagnostics Offline (SDO) , KVM con LAN dedicada , IPMI 2.0 |
| Configuraciones de energía | Modo de encendido para recuperación de energía de CA, administración de energía ACPI, mecanismo de anulación del botón de encendido, Wake-on-LAN |
| Monitoreo | |
| Voltaje | VBAT, temperatura del sistema, temperatura de la CPU, 3,3 V en espera, 1,05 (PCH), +5 V en espera, +5 V, +3,3 V, +12 V, soporte de disparo térmico de la CPU, +1,8 V PCH |
| LED's | LED de encendido LED de error catastrófico |
| Ventiladores | 5 cabezales de ventilador de 4 pines (hasta 5 ventiladores) Control de velocidad del ventilador Indicación LED de sobrecalentamiento |
| Otras características | Soporte de disparo térmico de CPU para protección del procesador, control de encendido para recuperación de pérdida de energía de CA, detección de intrusión en el chasis, conector de alimentación ATX, administración de energía ACPI, conector de alimentación de CC de 8 pines y 12 V |
| Entorno operativo | |
| Temperatura de funcionamiento | 0 °C - 50 °C (32 °F - 122 °F) |
La placa base Supermicro MBD-X13SAE es una opción premium para estaciones de trabajo que buscan maximizar el rendimiento y la estabilidad. Compatible con los últimos procesadores Intel Core de 12ª, 13ª y 14ª generación, esta placa base proporciona un soporte robusto para tareas de procesamiento intensivo y aplicaciones empresariales exigentes. Su arquitectura basada en el chipset Intel W680 permite aprovechar al máximo la potencia de estos procesadores, ofreciendo velocidades y capacidades de respuesta mejoradas.
El soporte para hasta 192GB de memoria DDR5 ECC y no-ECC asegura que los sistemas puedan manejar múltiples aplicaciones simultáneamente sin comprometer la estabilidad o el rendimiento. Las capacidades de expansión son igualmente impresionantes, con ranuras PCIe 5.0 x16 y PCIe 3.0 x4, lo que facilita la integración de tarjetas gráficas de última generación y otros componentes avanzados.
La MBD-X13SAE también destaca en términos de almacenamiento, incorporando tres ranuras M.2 PCIe 4.0 x4 para SSDs NVMe de alta velocidad y ocho puertos SATA de 6Gb/s que permiten configuraciones RAID avanzadas (0, 1, 5, 10). Esta versatilidad en almacenamiento facilita la creación de sistemas con capacidad de almacenamiento masivo y acceso ultrarrápido a los datos, esenciales para aplicaciones de diseño, renderizado y análisis de datos.
En términos de conectividad de red, la placa base incluye un puerto Ethernet Intel de 2.5Gb y otro de 1Gb, brindando opciones para conexiones de red rápidas y seguras. La inclusión de múltiples puertos USB 3.2 y opciones de salida de video como DisplayPort, HDMI y DVI-D amplía las capacidades de conexión y visualización, haciéndola adecuada para diversas configuraciones de estaciones de trabajo.
La placa base Supermicro MBD-X13SAE no solo está diseñada para ofrecer un rendimiento potente, sino también para una administración eficiente con soporte para Intel vPro/AMT, lo que permite a los administradores de sistemas realizar diagnósticos remotos y gestión de hardware de manera efectiva. Además, sus características de seguridad, como el soporte TPM, protegen la integridad del sistema y los datos.
Principales características...
* Soporta procesadores Intel Core de 12ª, 13ª y 14ª generación.
* Hasta 192GB de memoria DDR5 ECC y no-ECC.
* Conectividad de red con puertos de 2.5Gb y 1Gb.
* Ranuras de expansión PCIe 5.0 x16 y PCIe 3.0 x4.
* Tres ranuras M.2 PCIe 4.0 para almacenamiento de alta velocidad.
* Ocho puertos SATA 6Gb/s con soporte RAID 0, 1, 5, 10.
* Salidas de video: DisplayPort, HDMI y DVI-D.
| Características físicas | |
| Formato | ATX |
| Dimensiones | 12" x 9,6" (30,48 cm x 24,38 cm) |
| Procesador | |
| CPU | Procesadores Intel® Core™ i3/i5/i7/i9 de 14.ª/13.ª/12.ª generación Soporta un solo zócalo V0 (LGA-1700), CPU TDP admite hasta 150W TDP |
| Núcleos | Hasta 24 (8+16) núcleos |
| Memoria | |
| Capacidad | 4 ranuras DIMM Hasta 192 GB UDIMM ECC/no ECC sin búfer, DDR5-4400 MHz |
| Tipo | 4400/4000/3600 MT/s 192GB |
| Tamaños de DIMM | 8GB, 16GB, 24GB, 32GB, 48GB UDIMM: 8GB, 16GB, 24GB, 32GB, 48GB |
| Voltaje | 1,1 V |
| Controladoras | |
| Chipset | Intel® W680 |
| SATA | Controlador Intel® W680 para 8 puertos SATA3 (6 Gbps); RAID 0, 1, 5, 10 |
| Audio | Audio HD ALC 888S |
| Red | LAN única con Intel® Ethernet i225V LAN única con controlador LAN Intel® PHY I219LM |
| Puestos E/S | |
| LAN | 1 puerto LAN Gigabit Ethernet RJ45 1 puerto LAN RJ45 2,5 Gigabit Ethernet |
| USB | 3 puertos USB 3.2 Gen1x1 (1 vertical tipo A; 2 mediante encabezado) 4 puertos USB 2.0 (2 a través del encabezado; 2 traseros) 2 puertos USB 3.2 Gen2x2 (1 trasero tipo C; 1 mediante encabezado) 3 puertos USB 3.2 Gen2x1 (3 traseros tipo A) |
| Vídeo | 1 puerto(s) DVI - D, 1 puerto(s) DP 1.4a, 1 puerto(s) HDMI 2.0b |
| Serie | 1 puerto(s) COM (1 encabezado) |
| TPM | 1 encabezado TPM |
| Ranuras de expansión | |
| PCIe | 2 ranuras PCIe 5.0 x16 (16/NA u 8/8), 2 PCIe 3.0x4 |
| M.2 | Interfaz M.2: 3 PCIe 4.0 x4, RAID 0, 1, 5 Factor de forma: 2280 Clave: Tecla M |
| BIOS | |
| Tipo | Flash SPI de 32 MB con BIOS AMI |
| Características | ACPI 6.0 Conectar y usar (PnP) Teclas de acceso rápido de rescate de BIOS Soporte de detección automática de tarjetas verticales SMBIOS 3.0 o posterior |
| Gestión | |
| Software de gestión de sistemas | Redfish API , Supermicro Server Manager (SSM) , Supermicro Update Manager (SUM) , Supermicro SuperDoctor® 5 (SD5) , Super Diagnostics Offline (SDO) , KVM con LAN dedicada , IPMI 2.0 |
| Configuraciones de energía | Modo de encendido para recuperación de energía de CA, administración de energía ACPI, mecanismo de anulación del botón de encendido, Wake-on-LAN |
| Monitoreo | |
| Voltaje | VBAT, temperatura del sistema, temperatura de la CPU, 3,3 V en espera, 1,05 (PCH), +5 V en espera, +5 V, +3,3 V, +12 V, soporte de disparo térmico de la CPU, +1,8 V PCH |
| LED's | LED de encendido LED de error catastrófico |
| Ventiladores | 5 cabezales de ventilador de 4 pines (hasta 5 ventiladores) Control de velocidad del ventilador Indicación LED de sobrecalentamiento |
| Otras características | Soporte de disparo térmico de CPU para protección del procesador, control de encendido para recuperación de pérdida de energía de CA, detección de intrusión en el chasis, conector de alimentación ATX, administración de energía ACPI, conector de alimentación de CC de 8 pines y 12 V |
| Entorno operativo | |
| Temperatura de funcionamiento | 0 °C - 50 °C (32 °F - 122 °F) |
