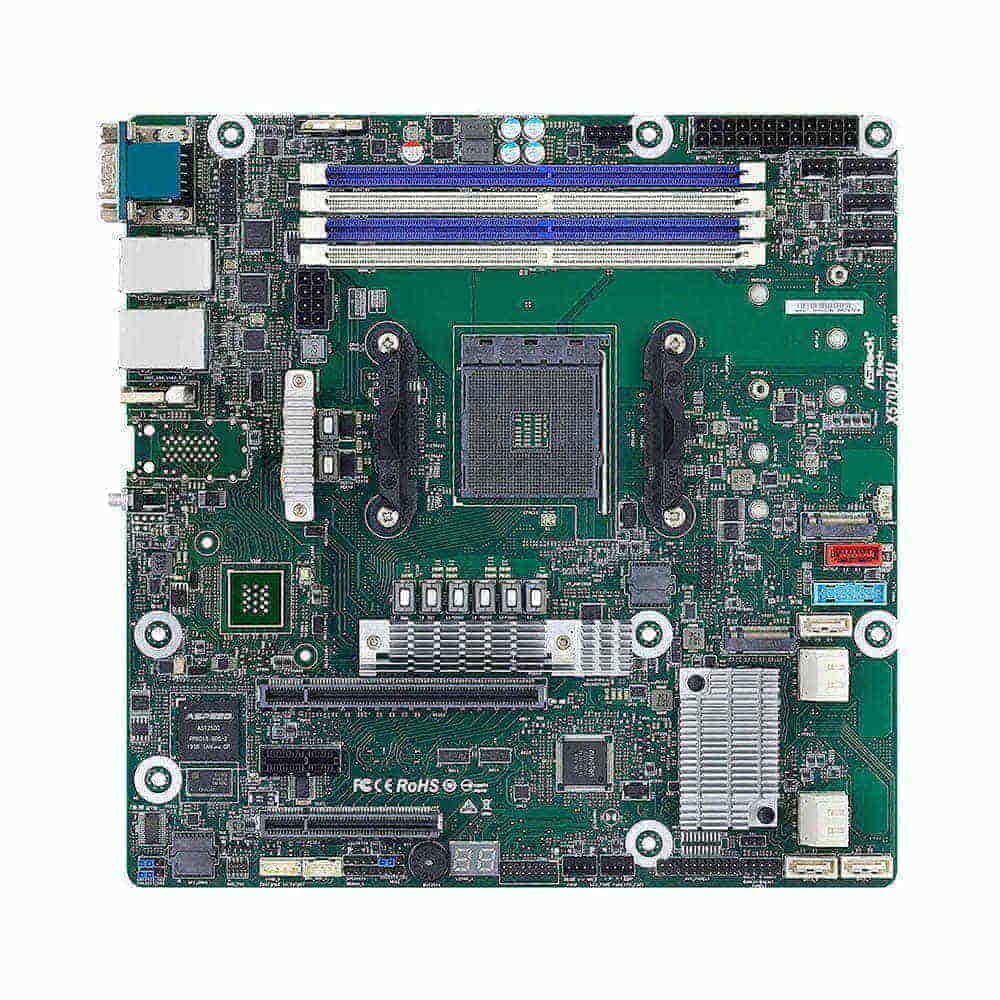

Asrock Rack X570D4U. Socket AM4. Micro-ATX.
- Micro-ATX (9,6 "x 9,6")
- Es compatible con los procesadores de escritorio AMD Ryzen ™ serie 4000 con gráficos Radeon ™
- 4 módulos DIMM
- 1 PCIe4.0 x16, 1 PCIe4.0 x8, 1 PCIe4.0 x1
- Doble RJ45 de 1 GbE
- 2 M.2 (PCIe4.0x4 / SATA)
- 8 SATA 6 Gb / s
- HDMI
- Gestión remota AST2500 (IPMI)
de garantía
asegurado
pago seguro
La placa base Asrock Rack X570D4U marca un hito en la industria de servidores y estaciones de trabajo, al combinar la versatilidad de la plataforma AMD Ryzen con la robustez y fiabilidad requeridas en entornos profesionales. Esta placa es una elección excepcional para usuarios que buscan maximizar el rendimiento de cómputo y la eficiencia energética en aplicaciones de ciencia de datos, renderizado gráfico, y servidores de archivos de alta capacidad.
Con soporte para los últimos procesadores AMD Ryzen Series en un formato micro-ATX, la X570D4U está diseñada para ofrecer una potencia inigualable y la posibilidad de albergar configuraciones multi-GPU, lo que la convierte en una base sólida para sistemas que demandan alta capacidad de procesamiento y gráficos avanzados. Su soporte para memoria ECC y no-ECC DDR4 en cuatro ranuras, con una capacidad total de hasta 128 GB, asegura estabilidad y rendimiento para las cargas de trabajo más exigentes.
La inclusión de un chipset AMD X570 asegura compatibilidad con las últimas tecnologías de almacenamiento y conectividad, incluyendo PCIe 4.0 para tarjetas gráficas y soluciones de almacenamiento de alta velocidad, así como M.2 y SATA para una amplia gama de opciones de almacenamiento interno. Además, su diseño cuenta con un dedicado IPMI 2.0 para gestión remota, lo que facilita la administración y monitoreo de sistemas en entornos críticos.
La Asrock Rack X570D4U se distingue por su capacidad para ofrecer un equilibrio óptimo entre rendimiento avanzado y gestionabilidad en un formato compacto, lo que la convierte en una solución ideal para desarrolladores, investigadores y profesionales de TI que buscan construir sistemas potentes, eficientes y fácilmente gestionables. Descubre el poder y la flexibilidad que Asrock Rack X570D4U puede llevar a tu entorno de trabajo, y lleva tus proyectos al próximo nivel.
Principales Características...
* Micro-ATX (9,6 "x 9,6").
* Compatible con los procesadores de escritorio AMD Ryzen ™ serie 4000 con gráficos Radeon ™.
* 1 PCIe4.0 x16, 1 PCIe4.0 x8, 1 PCIe4.0 x1.
* Doble RJ45 de 1 GbE.
* Gestión remota AST2500 (IPMI).
| Estado físico | |
| Factor de forma | micro-ATX |
| Dimensiones | 9,6 "x9,6" (244 mm x 244 mm) |
| Sistema de procesador | |
| UPC | Soporta: Procesadores de escritorio AMD Ryzen ™ 5000 serie G con gráficos Radeon ™ Procesadores de escritorio AMD Ryzen ™ serie 5000 Procesadores de escritorio AMD Ryzen ™ 4000 serie G con gráficos Radeon ™ Procesadores de escritorio AMD Ryzen ™ PRO serie 5000, 4000 y 3000 de tercera generación AMD Procesadores de escritorio Ryzen ™ Procesadores AMD Ryzen ™ de segunda generación con gráficos Radeon ™ |
| Enchufe | AM4 PGA 1331 |
| Diseño de energía | 105W |
| Chipset | AMD X570 |
| Memoria del sistema | |
| Capacidad | 4 ranuras DIMM (2DPC) |
| Tipo | La compatibilidad con ECC * de DDR4 de 288 pines y UDIMM * sin ECC varía según la CPU |
| Tamaño de DIMM por DIMM | hasta 32 GB por DIMM |
| Frecuencia DIMM | AMD Ryzen ™ serie 4000 procesadores de escritorio con gráficos Radeon ™ / 3 ª Gen AMD Ryzen ™ Procesadores: hasta 3200 MHz de 2da generación AMD Ryzen ™ Desktop procesadores con Radeon ™ Vega Gráficos: de hasta 2666 MHz |
| Voltaje | 1,2 V |
| Ranura de expansión | |
| PCIe x 16 | SLOT6: PCIe x16 (PCIe 4.0 x16) * [CPU], cambio automático a x8 cuando SLOT4 está ocupado * Admite PCIe3.0 x8 cuando se utilizan procesadores de escritorio AMD Ryzen ™ de segunda generación con gráficos Radeon ™ Vega |
| PCIe x 8 | SLOT4: PCIe x8 de extremo abierto (PCIe 4.0 x8) * [CPU] * Desactivado cuando se utilizan procesadores de escritorio AMD Ryzen ™ de 2.ª generación con gráficos Radeon ™ Vega |
| PCIe x 1 | SLOT5: PCIe 4.0 x1 * * Apoyos PCIe3.0 al utilizar 2 ª Gen AMD Ryzen ™ Procesadores de Escritorio con Radeon ™ Vega Gráficos |
| M.2 | 1 tecla M (PCIe4.0 * x4 o SATA 6Gb / s); Factor de forma: 22110/2280/2260/2242 [CPU] 1 tecla M (PCIe4.0 * x4 o SATA 6Gb / s); Factor de forma: 2280/2260/2242 [X570] * Admite PCIe3.0 cuando se utilizan procesadores de escritorio AMD Ryzen ™ de 2.ª generación con gráficos Radeon ™ Vega |
| Almacenamiento | |
| Controlador SATA | X570 (12 SATA 6Gb / s, compatible con RAID 0/1/10): 8 conectores SATA de 7 pines, incluido 1 compatible con SATA DOM 4 SATA a través del dispositivo opcional M2-HD M.2 |
| Ethernet | |
| Controlador GbE adicional | 2 RJ45 (1 GbE) de Intel ® i210 |
| Gestión | |
| Controlador BMC | ASPEED AST2500: IPMI (Interfaz de gestión de plataforma inteligente) 2.0 |
| GLAN dedicado de IPMI | 1 x Realtek RTL8211E para gestión dedicada GLAN |
| Gráficos | |
| Controlador | ASPEED AST2500: 1 DB15, 1 encabezado (15 pines) Procesadores de escritorio AMD Ryzen ™ serie 4000 con gráficos Radeon ™ / Procesadores de escritorio AMD Ryzen ™ de 2.ª generación con gráficos Radeon ™ Vega: 1 HDMI |
| E / S del panel trasero | |
| HDMI | 1 |
| Puerto VGA | 1 |
| Puerto USB 3.2 Gen2 | 2 |
| Puerto LAN | 2 RJ45 (1 GbE) |
| Dedicar LAN | 1 |
| Puerto serial | 1 |
| Botón UID / LED UID | 1 |
| Conector interno | |
| Conector LED Lan frontal | 1 para LAN3 / LAN4 |
| Encabezado del panel auxiliar | 1 (18 pines): intrusión en el chasis, LED de falla del sistema, LED de actividad LAN1 / LAN2, localizar, SMBus |
| Encabezado TR1 | 1 |
| Encabezado TPM | 1 (17 pines, LPC), 1 (13 pines, SPI) |
| Encabezado IPMB | 1 |
| Encabezado VGA | 1 |
| PMBus CONN | 1 |
| Zumbador | 1 |
| Encabezado de ventilador | 3 (6 pines), 3 (4 pines) |
| Panel frontal | 1 (9 pines): interruptor de encendido, interruptor de reinicio, LED de alimentación del sistema, LED de actividad del disco duro |
| Encabezado de altavoz | 1 |
| Encabezado BMC_SMB | 1 |
| Conector de alimentación | 1 alimentación principal ATX (24 pines), 1 ATX 12V (8 pines) |
| Borrar CMOS | 1 almohadillas de contacto |
| LED incorporado | |
| Standby PWR LED 5vsb | 1 |
| 80 LED de puerto de depuración | 1 |
| LED de falla del ventilador | 6 |
| BIOS del sistema | |
| Tipo de BIOS | BIOS legal de 32 MB de AMI UEFI |
| Características del BIOS | Plug and Play (PnP), eventos de activación de conformidad con ACPI 2.0, compatibilidad con SMBIOS 2.8.0, flash instantáneo de ASRock Rack |
| Monitor de hardware | |
| Temperatura | Sensor de temperatura CPU / DRAM / MB / Card Side / X570 |
| Ventilador | Ventilador Tacómetro Ventilador silencioso (permite que la velocidad del ventilador del chasis se ajuste automáticamente según la temperatura de la CPU) Control de velocidad múltiple del ventilador |
| Voltaje | 3VSB, 5VSB, VCPU, VSOC, VCCM, APU VDDP, PM VDD CLDO, PM VDDCR S5, PM VDDCR, BAT, 3V, 5V, 12V |
| Ambiente | |
| Temperatura | Temperatura de funcionamiento: 10 ° C ~ 35 ° C / Temperatura de no funcionamiento: -40 ° C ~ 70 ° C |
