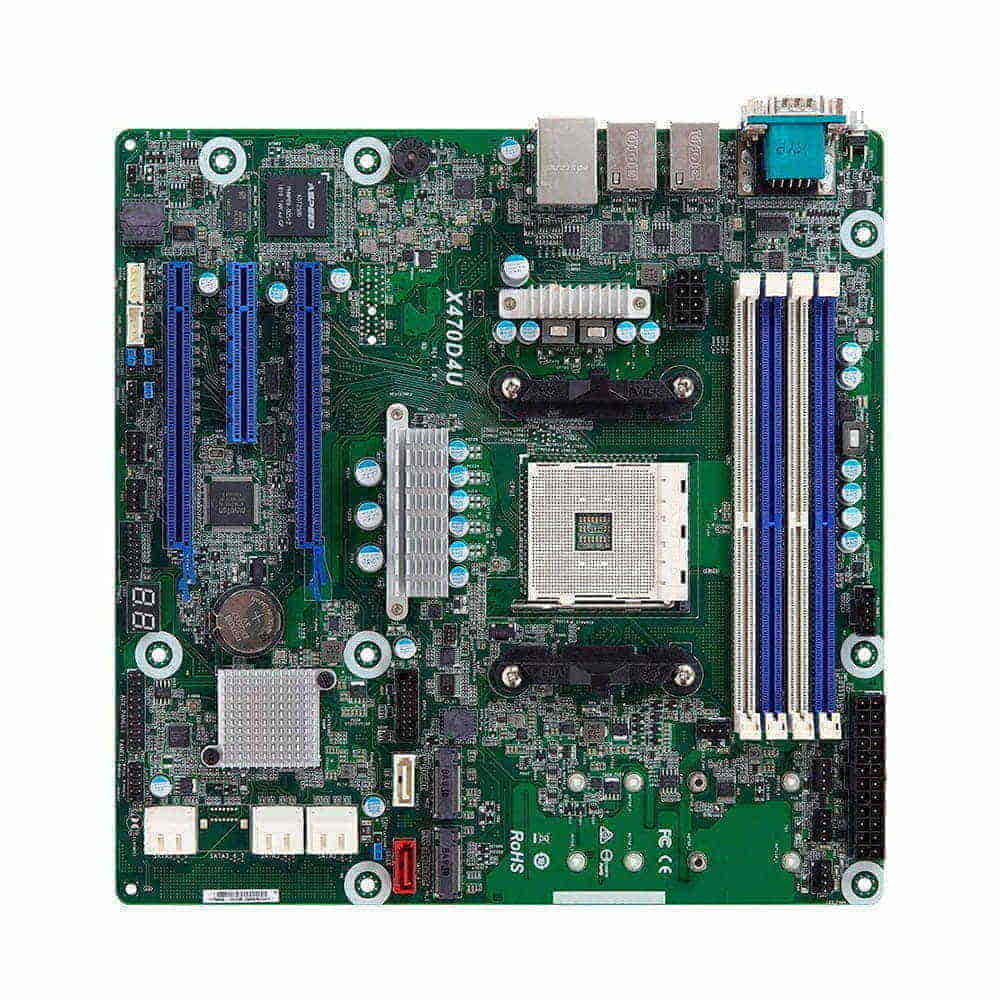

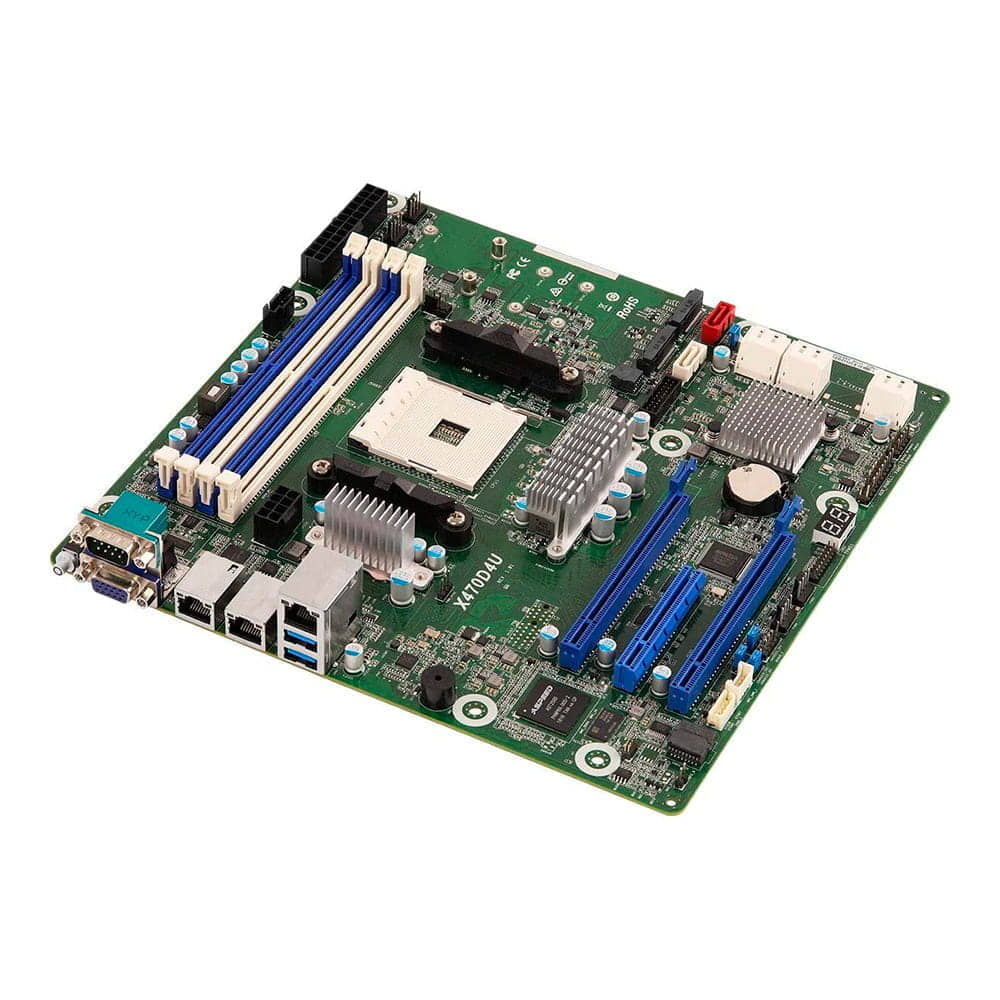

Asrock Rack X470D4U. Socket AM4. Micro-ATX.
- Placa base en formato Micro-ATX.
- Compatible con procesadores AMD Socket AM4 con TDP máximo 105W.
- Chipset AMD X470.
- Admite 4x DDR4 ECC y UDIMM no ECC, máx. 128 GB.
- Admite hasta 8 SATA 6Gb/s.
- 2x GLAN Intel I210AT.

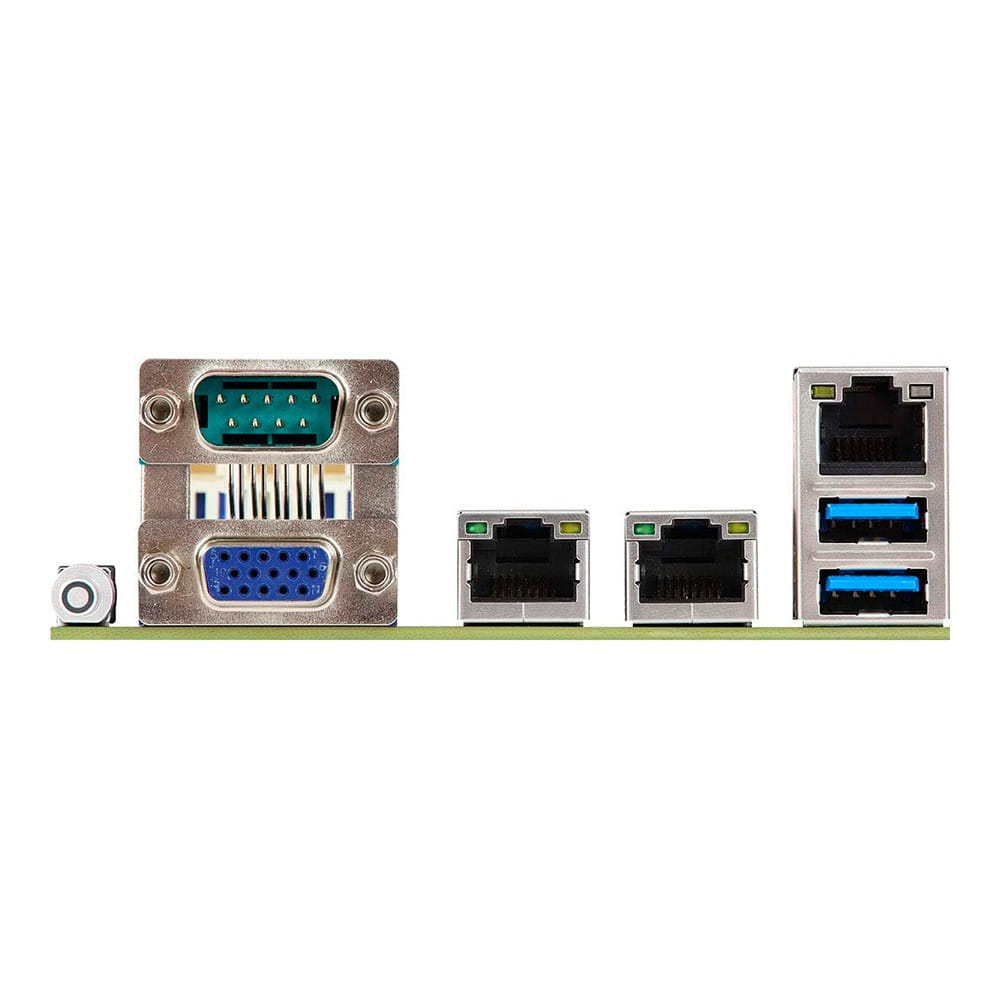

- Puertos traseros: 1x VGA, 1x COM, 2x USB 3.2.
El precio que aparece es orientativo
de garantía
asegurado
pago seguro
| Formato | |
| Socket | |
| Chipset | |
| Número de sockets | |
| Tipo de producto |
La placa base Asrock X470D4U diseñada en formato Micro-ATX soporta procesadores AMD Socket AM4 con un TDP máximo hasta 105W, así como hasta 64Gb de memoria RAM ECC.
Basada en el conjunto de chips X470, esta placa base está limitada a PCIe Gen3. Hay dos ranuras PCIe x16 y una ranura x8. Solo la primera ranura superior x16 puede funcionar a velocidades de enlace x16. La segunda ranura x16 es eléctricamente x8, y si ambas ranuras x16 están ocupadas, funcionan automáticamente en x8/x8. La ranura x8 entre ellos es eléctricamente x4.
Integra dos ranuras M.2 y 8 puertos SATA3, 6 de los puertos SATA son proporcionados por el chipset X470 y los otros 2 puertos SATA los proporciona un controlador Asmedia.
Cuenta con dos conexiones de 1GbE gestionadas por un controlador Intel i210AT.
Principales Características...
* Placa base en formato Micro-ATX.
* Compatible con procesadores AMD Socket AM4 con TDP máximo 105W.
* Chipset AMD X470.
* Admite 4x DDR4 ECC y UDIMM no ECC, máx. 128 GB.
* Admite hasta 8 SATA 6Gb/s.
* 2x GLAN Intel I210AT.
* Puertos traseros: 1x VGA, 1x COM, 2x USB 3.2.
| Características Físicas | |
| Formato | Micro-ATX |
| Dimensiones | 9,6 '' x 9,6 '' (244 mm x 244 mm) |
| Procesador | |
| CPU | Procesadores AMD Ryzen Pro y AMD Ryzen con TDP máximo de 105W. |
| Socket | AM4 |
| Chipset | AMD Promontory X470 |
| Memoria | |
| Capacidad | 4 ranuras DIMM DDR4 de 288 pines Admite hasta 128 GB DDR4 ECC / UDIMM |
| Tipos compatibles | Tecnología de memoria Dual Channel DDR4 Admite DDR4 ECC / UDIMM * * Admite condicionalmente la función de informe de errores ECC * Para los procesadores de escritorio AMD Ryzen con gráficos Radeon, la compatibilidad con ECC solo es compatible con los procesadores con tecnologías PRO. |
| Capacidad máx. por módulo | ECC / UDIMM: 32 GB, 16 GB, 8 GB |
| Velocidadesz soportadas | ECC / UDIMM: 3200/2933/2666/2400/2133 MHz |
| Voltaje | 1,2 V |
| Ranuras de expansión | |
| PCIe x 16 | SLOT6: PCIe3.0 x16 (divisible en x4 / 4/4/4), cambio automático a x8 cuando SLOT4 está ocupado) SLOT4: PCIe x16 (PCIe3.0 x8) |
| PCIe x 8 | SLOT5: PCIe3.0 x8 |
| Almacenamiento | |
| Controlador SATA | 6 SATA3 6Gb / s (1 puerto DOM SATA), compatible con RAID 0, 1, 10 Controlador de almacenamiento SATA adicional |
| Controlador adicional | Asmedia 1061: 2 SATA 6 Gb / s |
| Ranura M.2 | 2 (2242/2260/2280/22110, admite SATA 6Gb / so PCIe3.0 x2 y solo admite PCIe2.0 x4) |
| Ethernet | |
| Interfaz | 1000/100/10 Mbps por Intel ® i210AT |
| Controlador LAN | 2 x RJ45 GLAN de Intel ® i210AT 1 x RJ45 Puerto LAN IPMI dedicado Admite Wake-On-LAN Admite Ethernet de bajo consumo energético 802.3az Admite LAN dual con función de formación de equipos Admite PXE LAN1 admite NCSI |
| Administración | |
| Controlador BMC | ASPEED AST2500 |
| GLAN dedicado de IPMI | 1 x Realtek RTL8211E para gestión dedicada GLAN |
| Características | Watch Dog |
| Gráficos | |
| Controlador | ASPEED AST2500 |
| VRAM | DDR4 16 MB |
| E / S del panel trasero | |
| Puerto VGA | 1 x D-Sub |
| Puerto USB 3.2 Gen1 | 2 |
| Puerto LAN | 2 puertos LAN RJ45 Gigabit Ethernet 1 puerto LANLAN IPMI dedicado RJ45 con LED (LED ACT / LINK y LED SPEED) |
| Puerto serial | 1 |
| Botón UID / LED UID | 1 |
| Conectores interno | |
| DOM SATA | 1 |
| M.2 | 2 (M2_1: 2242/2260/2280/22110, PCIE (X4); M2_2: 2242/2260/2280/22110, SATA / PCIE (X2)) |
| Encabezado del panel auxiliar | 1 (incluye C_CASEOPEN # 、 SYSTEM_FAULT_LED 、 LAN1 y LAN2 LED, botón de ubicación y LED, alerta de BMC) |
| Encabezado TPM | 1 |
| Encabezado IPMB | 1 |
| Zumbador | 1 |
| Encabezado de ventilador | 6 ventiladores x 4 pines (FAN1 (CPU) / FAN2 ~ FAN6 (5 frontales)) |
| Energía ATX | 1x (24 pines) + 1x (8 pines) |
| Cabecera USB 3.2 (Gen1) | 1 (admite 2 puertos USB 3.1 Gen1) |
| Encabezado BMC_SMB | 1 |
| Borrar CMOS | 1 (almohadilla corta) |
| Encabezado de PSU SMB | 1 |
| BIOS | |
| Tipo | 16MB AMI UEFI Legal BIOS |
| Características | Plug and Play (PnP) Cumplimiento de ACPI 2.0 Wake Up Events SMBIOS 2.8.0 Soporte ASRock Rack Instant Flash |
| SO compatible | |
| SO | Microsoft ® de Windows: Ventanas ® 10 (64 bits) Linux: Ubuntu 16.04.4 (64 bits) RedHat Enterprise Linux 7.3 Servidor (64 bits) / 7.4 (64 bits) * sistema En Linux no hace el modo Raid apoyo * único apoyo de arranque UEFI |
| Condiciones ambientales | |
| Temperatura | Temperatura de funcionamiento: 10 ° C ~ 35 ° C / Temperatura de no funcionamiento: -40 ° C ~ 70 ° C |
| Humedad | Humedad fuera de funcionamiento: 20% ~ 90% (sin condensación) |
