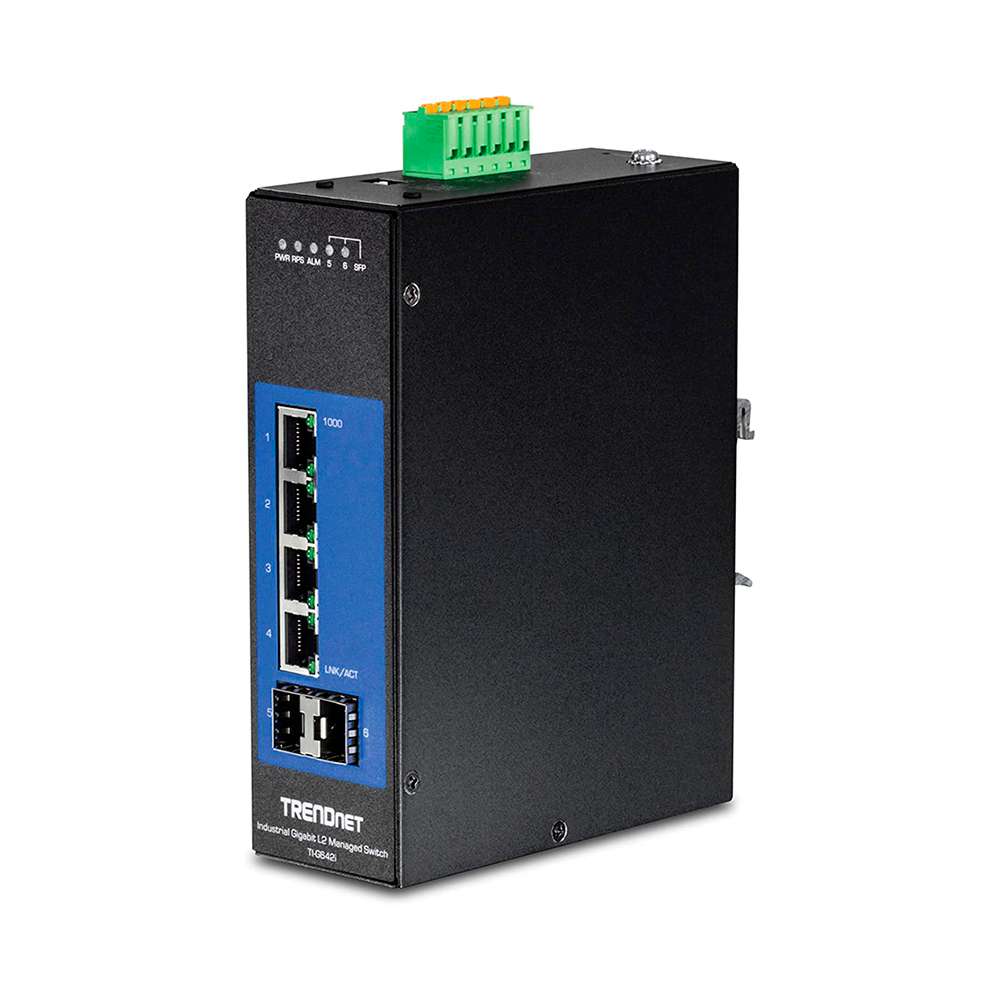

La serie de switchs DIN-Rail industriales Gigabit L2 administrados de TRENDnet ofrece funciones de capa 2 avanzadas con controles de administración de tráfico mejorados para satisfacer las exigencias cambiantes de las redes de PYMES actuales. Cada switch administrado de capa 2 está equipado con una carcasa de metal con clasificación IP30, diseñada para soportar un alto grado de vibraciones e impactos, al mismo tiempo que funciona en un amplio intervalo de temperaturas, de -40° a 75° C (-40° a 167° F), para entornos industriales. Nuestros modelos de switchs industriales administrados de capa 2 incluyen puertos Gigabit de cobre para conexiones de dispositivos de alta velocidad y ranuras SFP que admiten módulos 100Base-FX y 1000Base-FX para aplicaciones de redes de fibra óptica de larga distancia.
Estos switchs DIN-Rail industriales administrados de capa 2 ofrecen una interfaz de administración intuitiva basada en web. Cada switch industrial administrado de capa 2 de TRENDnet admite controles avanzados de administración de tráfico, resolución de problemas y monitorización SNMP. Las características avanzadas del switch administrado abarcan LACP para agrupar puertos y aumentar el ancho de banda entre switchs, VLAN para segmentar y aislar grupos de LAN virtuales, QoS para priorizar el tráfico, controles de ancho de banda de puertos, y monitorización SNMP, lo que convierte a cada switch industrial administrado de capa 2 de TRENDnet en una solución potente para redes de PYMES.
Principales características...
* 4 puertos Gigabit.
* 2 ranuras SFP.
* Admite módulos SFP 100/1000Base-FX de fibra.
* Capacidad de conmutación de 12 Gbps.
* Carcasa reforzada de metal con clasificación IP30.
* Incluye soporte de montaje DIN-rail.
* Intervalo de temperaturas de funcionamiento de -40 a 75 °C (-40 a 167 ° F).
Estándares |
- IEEE 802.1d
- IEEE 802.1p
- IEEE 802.1Q
- IEEE 802.1w
- IEEE 802.1X
- IEEE 802.1ab
- IEEE 802.1ax
- IEEE 802.3u
- IEEE 802.3x
- IEEE 802.3z
- IEEE 802.3ab
- IEEE 802.3ad
- IEEE 802.3az
|

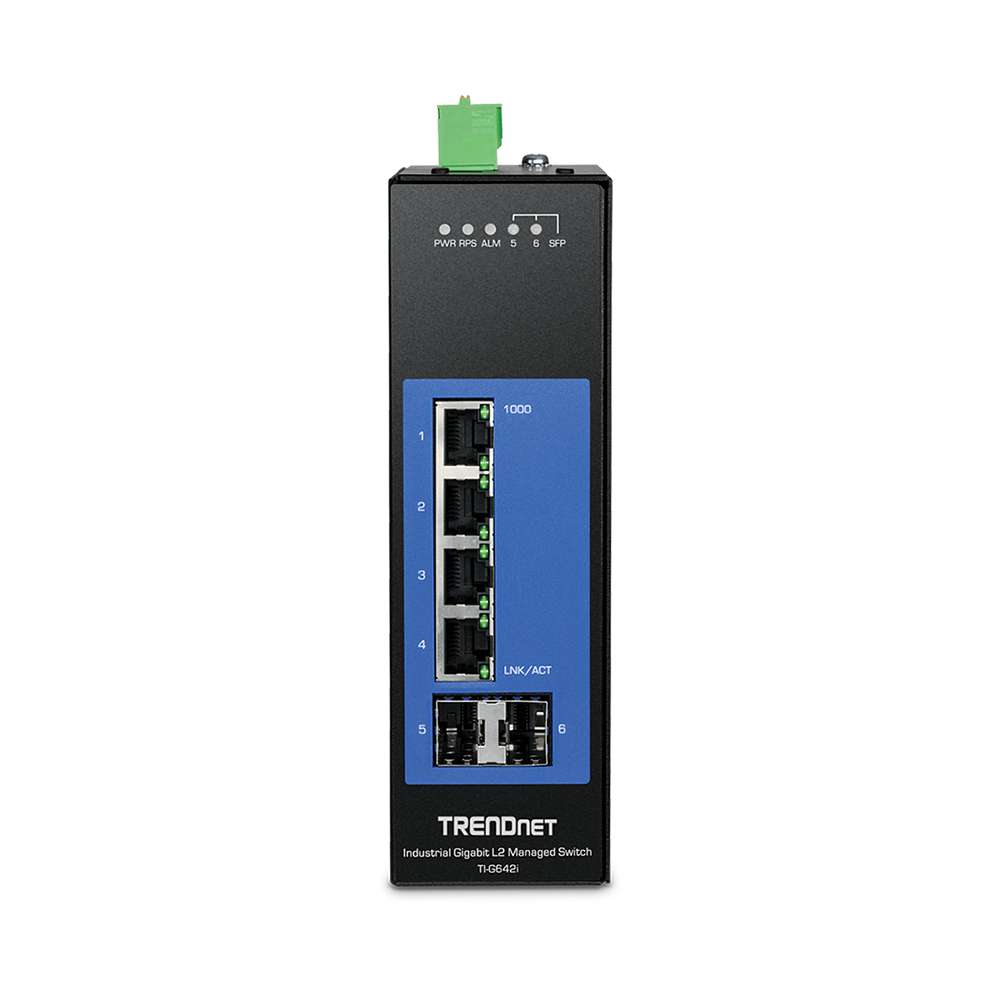

Interfaz del dispositivo |
- 4 puertos Gigabit
- 2 ranuras SFP a 100/1000 Mbps
- Bloque terminal retirable de 6 pins (entradas de alimentación primarias / secundarias y salida de relé de alarma)
- Switchs DIP
- Indicadores LED
- Botón de reinicio
|
Tasa de transferencia de datos |
- Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
- Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
- Ethernet Gigabit: 2000 Mbps (full duplex)
|
Rendimiento |
- Estructura de conmutación: 12 Gbps
- Búfer RAM de datos: 128MB
- Tabla de direcciones MAC: Entradas 8 K
- Jumbo Frames: 10 KB
- Modo reenvío: almacenar y reenviar
- Tasa de reenvío: 18,9 Mpps (tamaño de paquetes de 64 bytes)
|
Gestión |
- GUI basada en web HTTP
- CLI: Telnet / SSHv2
- SNMP v1, v2c, v3
- SNMP trap (hasta 5 receptores)
- Grupos RMON 1/2/3/9
- Copia de respaldo y restauración de la configuración de dispositivos, actualización de firmware, reinicio y restablecimiento a valores predeterminados
- Múltiples cuentas de usuario administrativas o de solo lectura
- Activación o desactivación de modo de ahorro de energía por puerto
- Entradas MAC estáticas
- LLDP (protocolo de descubrimiento de capa de enlace)
- Mapa de dispositivos Netlite
- Descubrimiento de dispositivos ONVIF
- SNTP
- Alerta SMTP
- Syslog
- Estadísticas / uso de puertos
- Monitorización del tráfico
- Réplica de puertos: uno a uno, muchos a uno
- Control de tráfico: Difusión, multidifusión, fallo de consulta de destino (límite mín.: 1pps)
- Detección de conexión en bucle
- Relé DHCP/opción 82
- Modbus/TCP
- SFP DDMI (Interfaz de Monitorización de Diagnóstico Digital)
- ERPS (Ethernet Ring Protection Switching) G8032v2
|
MIB |
- MIB II RFC 1213
- Puente MIB RFC 1493
- RMON (grupo 1,2,3,9) RFC 2819 RFC 1757
|
Spanning Tree |
- IEEE 802.1d STP (protocolo de árbol de expansión)
- IEEE 802.1w RSTP (protocolo de árbol de expansión rápido)
- Filtro BPDU, protección y protección de raíz
|
Agregación de enlaces |
- Agregación estática de enlaces y LACP dinámica 802.3ad (hasta 3 grupos)
|
Calidad de servicio (QoS) |
- Clase de servicio (CoS) 802.1p
- DSCP (Punto de código de servicios diferenciados)
- Control de ancho de banda por puerto
- Programación de colas: Prioridad estricta (SP), Weighted Round Robin (WRR), Weighted Fair Queuing (WFQ)
|
VLAN |
- VLAN 802.1Q etiquetada
- VLAN basada en MAC
- Aislamiento de puerto
- Hasta 256 grupos VLAN, intervalo ID 1-4094
|
Multicast |
- IGMP snooping v1, v2, v3
- Solicitante IGMP
- Salida rápida IGMP
- Hasta 256 grupos de multidifusión
- Entradas de multidifusión estática
|
Control de acceso |
- Autenticación 802.1X (base de datos local de usuarios, RADIUS, asignación de VLAN para invitados)
- Snooping / cribado de DHCP
- Host de confianza / lista de acceso IP para acceso de la administración
- Seguridad de puertos/restricción de aprendizaje de dirección MAC (hasta 100 entradas por puerto)
- Inspección ARP estática/dinámica
|
ACL |
- Dirección MAC fuente/destino
- Dirección IP fuente/destino
- Interfaz de origen
- VLAN ID
- EtherType
- Puerto 1-65535 TCP/UDP
|
Características especiales |
- Descubrimiento de dispositivos Netlite y aparición del mapa en la GUI
- Seguridad de puertos: Restricción de averiguación de dirección MAC por puerto
- Relé DHCP/opción 82 y soporte de snooping/cribado del servidor DHCP
- Amplia temperatura de operación
- Entradas de alimentación redundantes duales
- Relé de alarma activado por fallos en el suministro eléctrico
- Protección contra sobretensiones y descargas electrostáticas
|
Alimentación |
- Entrada de terminal PWR (primaria): 20 – 60V CC
- Entrada de terminal RPS (secundaria): 20 – 60V CC
- Fuente de alimentación compatible: TI-M6024 (60W), TI-S12048 (120W), TI-S24048 (240W), se venden por separado
- Consumo máximo: 12W
|

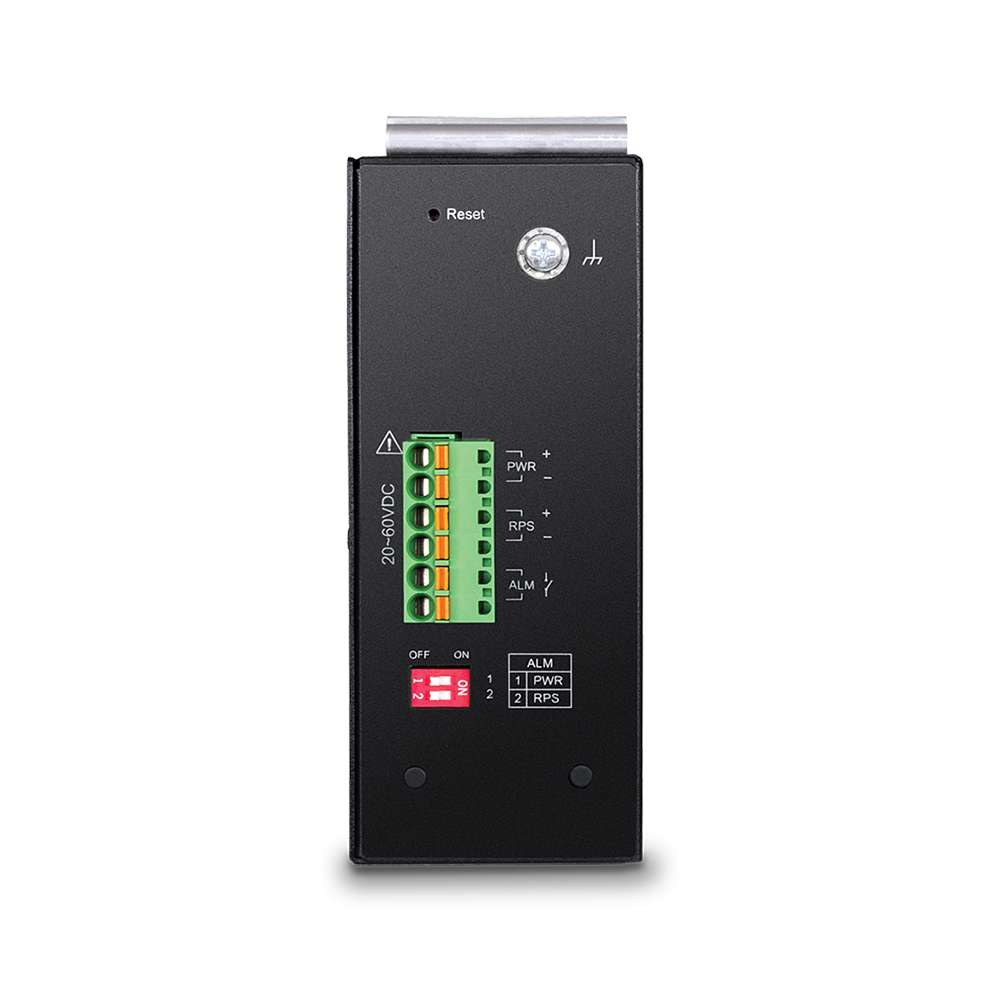

Bloque de terminales |
- Entradas de alimentación redundantes, contacto de relé de alarma, 6 pins
- Alcance del cable: 0.5 mm^2 a 2.5 mm^2
- Cable rígido (AWG): 12-26
- Cable trenzado (AWG): 12-26
- Longitud del hilo de cable: 10-11mm
|
Switch DIP |
- Switch
- 1
- 2
- Estado
- APAGADO
- ENCENDIDO
- APAGADO
- ENCENDIDO
- Función
- Desactivar el relé de alarma de la entrada de alimentación PWR
- Activar el relé de alarma por fallo de alimentación en la entrada de alimentación PWR
- Desactivar el relé de alarma de la entrada de alimentación RPS
- Activar el relé de alarma por fallo de alimentación en la entrada de alimentación RPS
|
Salida de relé de alarma |
- Salidas de relé con capacidad de transporte de corriente de 1A, 24 V DC
- Modo circuito corto cuando se conecta una fuente de alimentación
- Modo de circuito abierto cuando se conectan dos fuentes de alimentación
|
Recinto |
- Carcasa de metal con certificación IP30
- Refrigeración pasiva sin ventilador

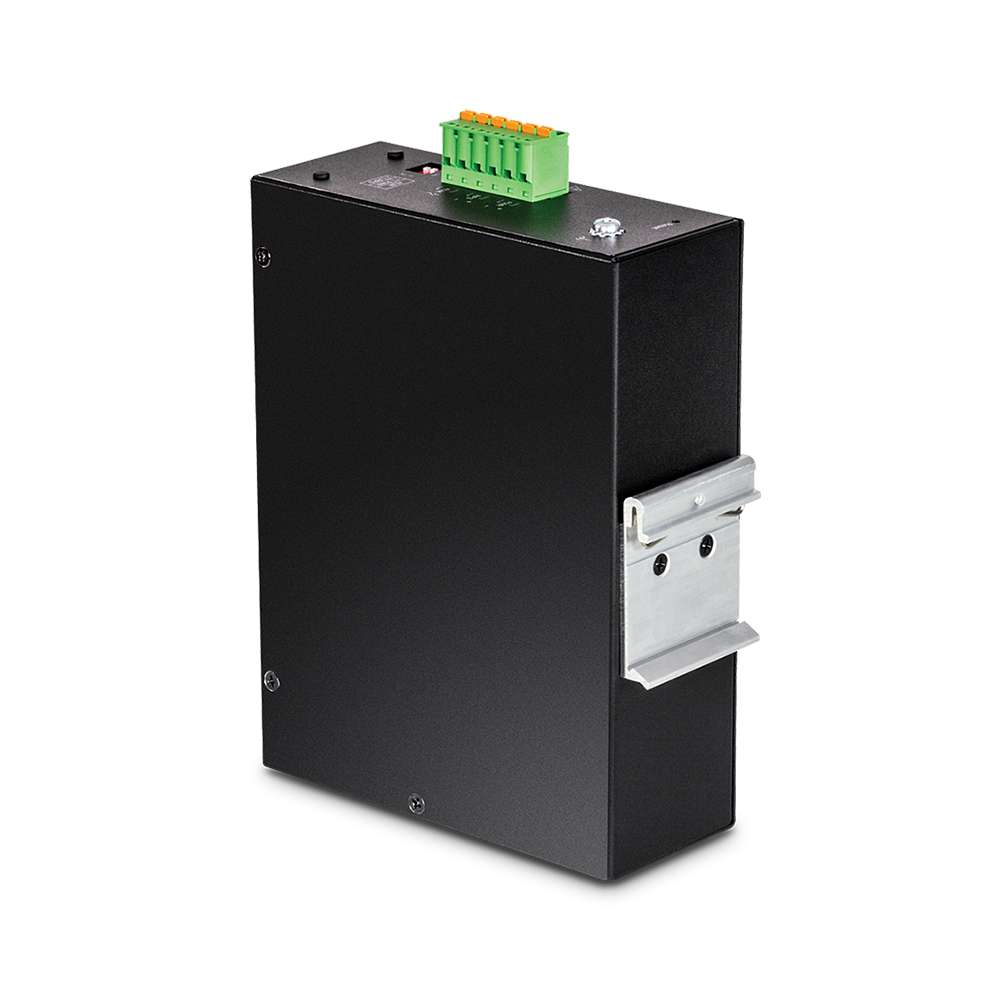

- Montaje en DIN-rail
- Punto de conexión a tierra
- Protección contra descargas electrostáticas: 8KV DC
- Protección contra sobretensiones: 2KV DC
|
MTBF |
- 996,299 horas a 25° C
- 125,932 horas a 75° C
|
Temperatura de funcionamiento |
- -40° – 75° C (-40° – 167° F)
|
Humedad admitida |
- Máx. 95% sin condensación
|
Dimensiones |
- 160 x 120 x 50 mm. (6.3 x 4.72 x 1.97 pulgadas)
|
Peso |
|
Certificaciones |
- CE
- FCC
- Golpes (IEC 60068-2-27)
- Caída libre (IEC 60068-2-32)
- Vibraciones (IEC 60068-2-6)
|
Garantía |
|
