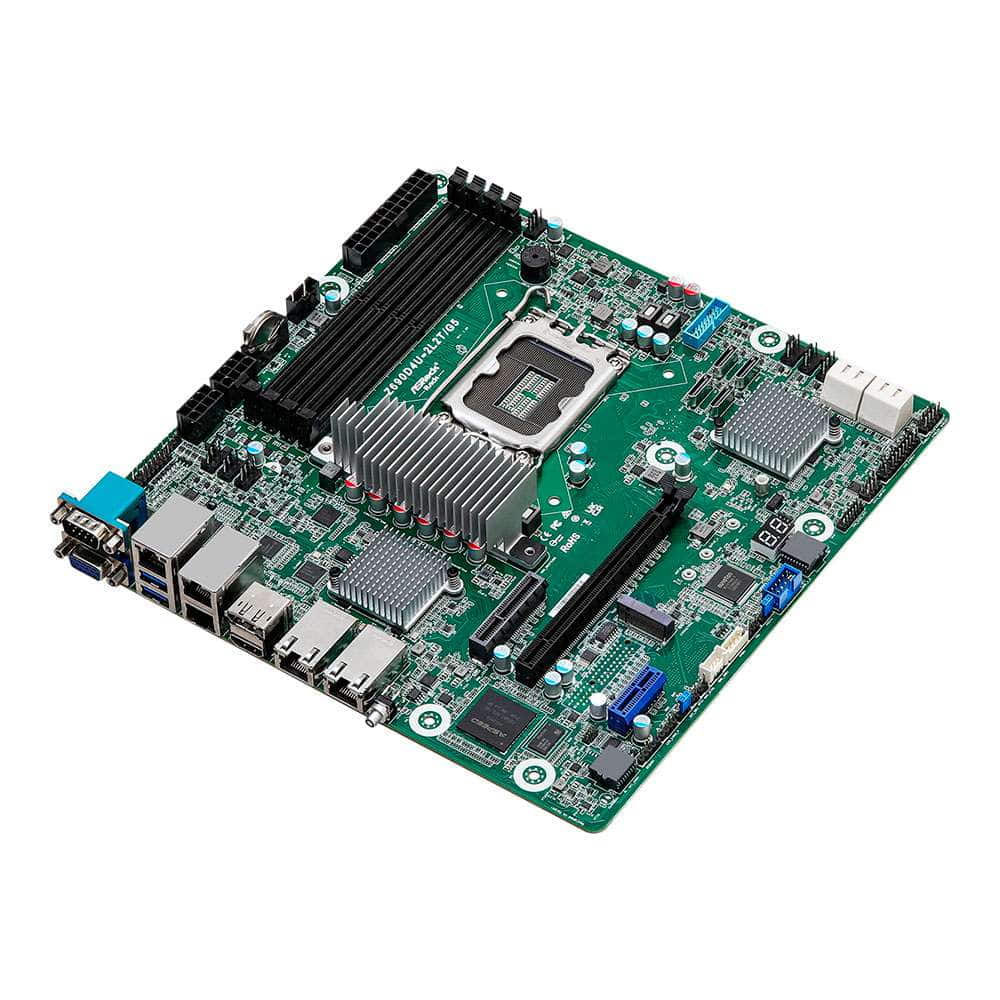

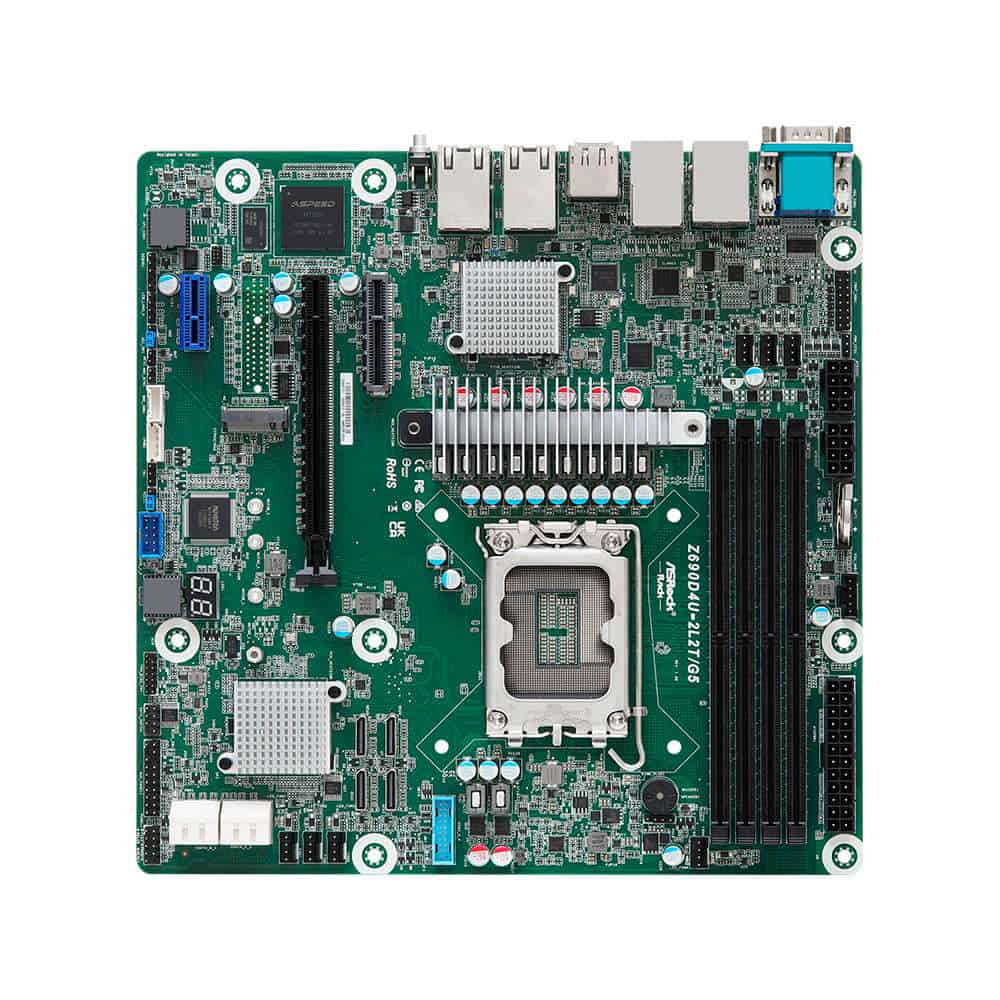

Asrock Z690D4U-2L2T/G5. Socket 1700. Micro-ATX. - DDR5
- Micro-ATX (9,6" x 9,6")
- Admite procesadores de las series Intel ® Core™, Pentium ® y Celeron ® de 12.ª y 13.ª generación
- 4 ranuras DIMM (2DPC), admite DDR5 UDIMM no ECC
- 1 PCIe5.0 x16, 1 PCIe4.0 x4, 1 PCIe3.0 x1
- 3 OCuLink (PCIe4.0 x4), 1 OCuLink (PCIe4.0 x4 o 4 SATA 6Gb/s)
- Soporta 1 M.2 (PCIe3.0 x4)
- 2 RJ45 (10GbE) por Intel® X710
- 2 RJ45 (1GbE) de Intel® i210
- Hasta 8 SATA 6Gb/s
- 1 VGA, 1 HDMI, 1 DisplayPort
- Gestión remota (IPMI)
de garantía
asegurado
pago seguro
Formato | |
Socket | |
Tipo de producto | |
Número de sockets | |
Tipo de producto | |
Chipset | |
Tipo de memoria |
Placa base de servidor Asrock Rack Z690D4U-2L2T/G5 Micro-ATX Procesadores de las series Intel Core, Pentium y Celeron de 12.ª generación LGA 1700 Dual 10GbE PCIe Gen5.0
Principales características...
* Micro-ATX (9,6" x 9,6").
* Admite procesadores de las series Intel ® Core™, Pentium ® y Celeron ® de 12.ª y 13.ª generación.
* 4 ranuras DIMM (2DPC), admite DDR5 UDIMM no ECC
* 1 PCIe5.0 x16, 1 PCIe4.0 x4, 1 PCIe3.0 x1.
* Gestión remota (IPMI)
Estado físico | |
Factor de forma | Micro-ATX |
Dimensiones | 9,6'' x 9,6'' (244 mm x 244 mm) |
Sistema de procesador | |
UPC | Admite procesadores de las series Intel ® Core™, Pentium ® y Celeron ® de 12.ª y 13.ª generación |
Enchufe | Enchufe único LGA 1700 |
Potencia de diseño térmico | 125W |
conjunto de chips | Intel® Z690 _ |
Memoria del sistema | |
Cantidad de DIMM admitida | 4 ranuras DIMM (2DPC) |
Tipo compatible | DDR5 UDIMM no ECC de 288 pines |
máx. Capacidad por DIMM | 32 GB |
máx. Frecuencia DIMM | 4400MT/s (2DPC-1DIMM) / 4000MT/s (2DPC-2DIMM 1R) / 3600MT/s (2DPC-2DIMM 2R) |
Voltaje | 1,1 V |
Ranuras de expansión PCIe (SLOT7 cerca de la CPU) | |
PCIe x 16 | RANURA6: PCIe5.0 x16 [CPU] |
PCIe x 4 | RANURA 7: PCIe4.0 x4 [CPU] |
PCIe x 1 | RANURA4: PCIe3.0 x1 [PCH] |
Otros conectores de expansión PCIe | |
Ranura M.2 | 1 tecla M (PCIe3.0 x4) [PCH]; compatible con factor de forma 2280/2260/2242/2230 |
OCuLink | 1 OCuLink (PCIe4.0 x4) * [CPU] 1 OCuLink (PCIe4.0 x4 o 4 SATA 6Gb/s) [PCH] 2 OCuLink (PCIe4.0 x4) [PCH] * OCulink4 comparte carriles con SLOT7 y se desactivará cuando se llena SLOT7. |
Almacenamiento SATA/SAS | |
Almacenamiento integrado PCH | Intel Z690 (hasta 8 SATA 6Gb/s; RAID 0/1/5/10): 4 SATA de 7 pines, 1 OCuLink |
ethernet | |
Controlador GbE adicional | 2 RJ45 (10 GbE) de Intel ® X710 2 RJ45 (1 GbE) de Intel ® i210 |
Administración del servidor | |
Controlador BMC | ASPEED AST2600: iKVM, compatibilidad con vMedia |
GLAN dedicada de IPMI | 1 puerto LAN IPMI dedicado RJ45 por Realtek RTL8211F |
Gráficos | |
Controlador | ASPEED AST2600: 1 procesador integrado DB15 (VGA) Intel ® Gráficos: 1 HDMI, 1 DisplayPort |

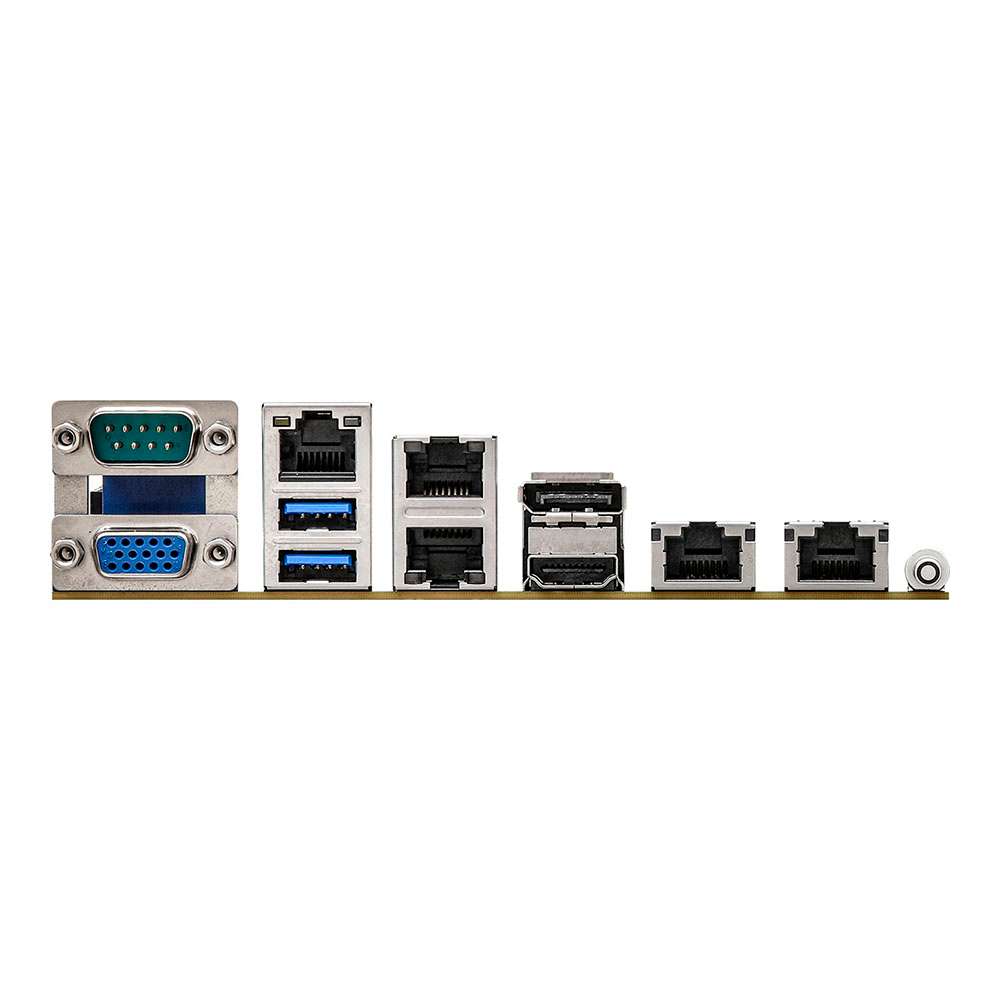

E/S trasera | |
Botón/LED de UID | 1 botón con LED |
Puerto VGA | 1 DB15 (VGA), 1 HDMI, 1 DisplayPort |
Puerto serial | 1 DB9 (COM) |
Puerto USB 3.2 Gen1 | 2 tipo A (USB3.2 Gen1) |
RJ45 | 2 RJ45 (10 GbE), 2 RJ45 (1 GbE), 1 IPMI dedicado |
Conector interno/cabeceras | |
Conector de alimentación | 1 (alimentación principal ATX de 24 pines), 2 (8 pines, ATX 12 V) |
Cabecera de panel auxiliar | 1 (18 pines): intrusión en el chasis, LED de falla del sistema, LED de actividad LAN1/LAN2, localización, SMBus |
Panel del sistema | 1 (9 pines): interruptor de alimentación, interruptor de reinicio, LED de alimentación del sistema, LED de actividad de HDD |
Encabezado VGA | 1 |
Encabezado de altavoz | 1 (4 pines) |
Zumbador | 1 |
Encabezado de ventilador | 7 (4 pines) |
Encabezado del sensor térmico | 1 |
Encabezado TPM | 1 (13 pines, SPI) |
Encabezado SGPIO | 1 |
Encabezado SMBus | 1 |
Encabezado PMBus | 1 |
Encabezado IPMB | 1 |
Borrar CMOS | 1 (almohadillas de contacto) |
Otros | 1 (LED de 4 pines, LAN3/LAN4) |
Recuperación ME/SPS | 1 |
Cabecera USB 3.2 (Gen1) | 1 (19 pines, 2 USB3.2 Gen1) |
Encabezado USB 2.0 | 1 (9 pines, 2 USB 2.0) |
Encabezado NMI | 1 |
Indicadores LED | |
Standby PWR LED 5vsb | 1 |
80 LED de puerto de depuración | 1 |
LED de falla del ventilador | 7 |
LED de latido del corazón de BMC | 1 |
BIOS del sistema | |
Tipo de BIOS | Flash ROM SPI de 256 Mb AMI |
Características del BIOS | Plug and Play (PnP), eventos de activación de conformidad con ACPI 6.4 y superior, SMBIOS 2.8 y superior, ASRock Rack Instant Flash |
Monitor de hardware | |
Temperatura | CPU, MB, Lado de la tarjeta, VR, M.2, X710, TR Detección de temperatura |
Admirador | Tacómetro del ventilador Ventilador silencioso de la CPU (permite que la velocidad del ventilador del chasis se ajuste automáticamente según la temperatura de la CPU) Control de varias velocidades del ventilador |
Voltaje | 3VSB, 5VSB, CPU_VCORE, VCCIN_AUX, VDD2, 1,05 V_PCH, 0V82SB_PCH, VCCGT, 1V8SB, VCCSA, BAT, 3V, 5V, 12V |
SO compatible | |
sistema operativo | Windows® 10 (64 bits) Windows® 11 (64 bits) |
Ambiente | |
Temperatura | Temperatura de funcionamiento: 10 °C ~ 35 °C / Temperatura de no funcionamiento: -40 °C ~ 70 °C |
Humedad | Humedad sin funcionamiento: 20 % ~ 90 % (sin condensación) |
