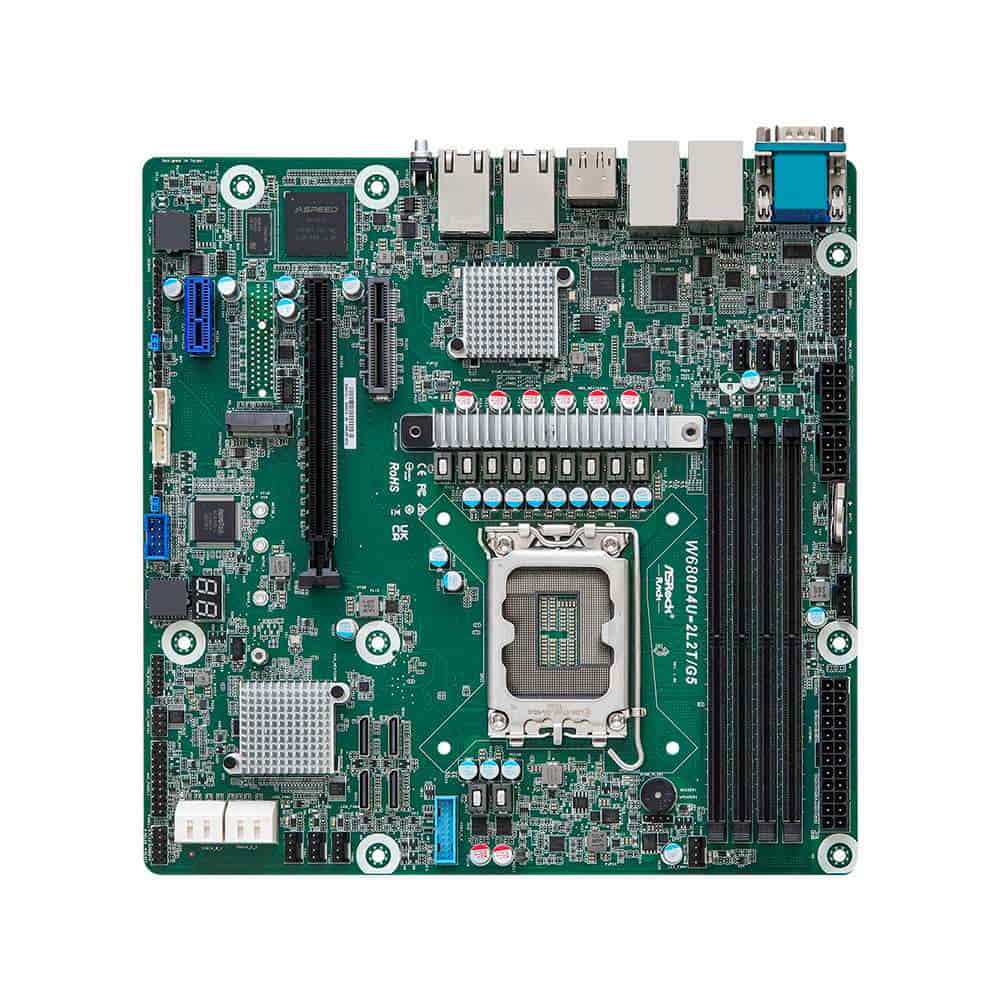

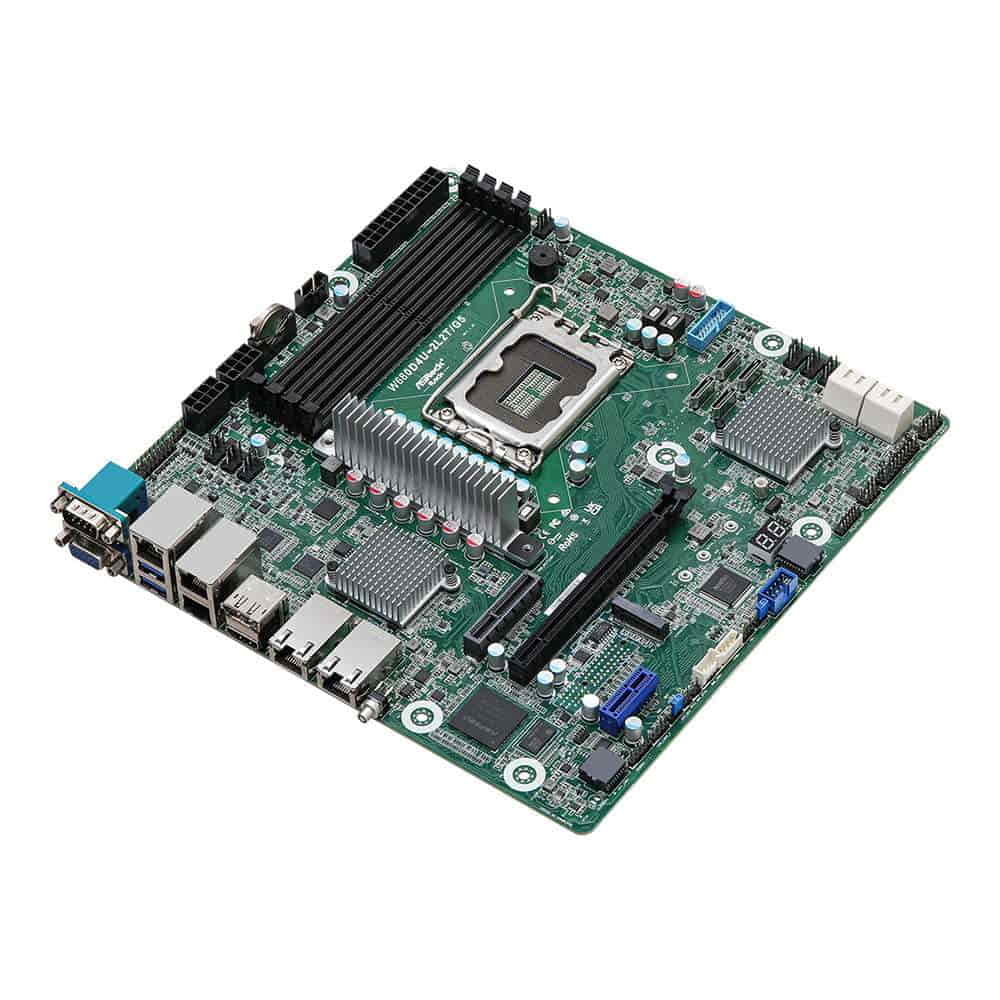

Asrock W680D4U-2L2T/G5. Socket 1700. Micro-ATX. - DDR5
- Soporte para procesadores Intel® Core™ de 14ª, 13ª y 12ª generación (socket LGA 1700).
- Cuatro ranuras DIMM para memoria DDR5 ECC y no ECC.
- Conectividad avanzada con dos puertos LAN de 10GbE y dos puertos LAN de 1GbE.
- Opciones de expansión: 1 x PCIe 5.0 x16, 1 x PCIe 4.0 x8, 1 x PCIe 3.0 x1.
- Almacenamiento flexible con 1 ranura M.2 (PCIe 3.0 x4) y hasta 8 puertos SATA 6Gb/s.
- Soporte de gráficos integrados con puertos VGA, HDMI y DisplayPort.
- Funcionalidad de gestión remota (IPMI) para administración eficiente y segura.
de garantía
asegurado
pago seguro
| Formato | |
| Socket | |
| Número de sockets | |
| Tipo de producto | |
| Tipo de producto | |
| Chipset | |
| Tipo de memoria |
La ASRock W680D4U-2L2T/G5 es una placa base diseñada para servidores y estaciones de trabajo que ofrece un rendimiento excepcional y versatilidad. Soporta procesadores Intel® Core™ de 14ª, 13ª y 12ª generación, proporcionando una base robusta para tareas intensivas en datos y aplicaciones empresariales críticas. Su formato micro-ATX compacto permite una integración fácil en diversas configuraciones de chasis.
Con cuatro ranuras DIMM compatibles con memoria DDR5 ECC y no ECC, esta placa base asegura una operación estable y eficiente, crucial para entornos de trabajo donde la confiabilidad es esencial. Además, incluye un conjunto de opciones de expansión avanzadas, como ranuras PCIe 5.0 y 4.0, que permiten la instalación de tarjetas gráficas de alto rendimiento y otras tarjetas de expansión necesarias para potenciar tus capacidades de procesamiento.
La conectividad es uno de los puntos fuertes de la W680D4U-2L2T/G5, con dos puertos LAN de 10GbE y dos puertos LAN de 1GbE, que garantizan una transferencia de datos rápida y confiable. Esto es ideal para aplicaciones de red de alta velocidad y entornos que requieren una conectividad robusta y redundante.
Lleva tus capacidades de servidor al siguiente nivel con la ASRock W680D4U-2L2T/G5. Con su soporte para gestión remota (IPMI), esta placa base no solo es potente, sino también fácil de administrar, haciendo que la implementación y el mantenimiento de sistemas complejos sean más manejables y eficientes. ¡Adquiere esta placa base y optimiza tu infraestructura hoy mismo!
Principales características...
* Soporte para procesadores Intel® Core™ de 14ª, 13ª y 12ª generación (socket LGA 1700).
* Cuatro ranuras DIMM para memoria DDR5 ECC y no ECC.
* Conectividad avanzada con dos puertos LAN de 10GbE y dos puertos LAN de 1GbE.
* Opciones de expansión: 1 x PCIe 5.0 x16, 1 x PCIe 4.0 x8, 1 x PCIe 3.0 x1.
* Almacenamiento flexible con 1 ranura M.2 (PCIe 3.0 x4) y hasta 8 puertos SATA 6Gb/s.
* Soporte de gráficos integrados con puertos VGA, HDMI y DisplayPort.
* Funcionalidad de gestión remota (IPMI) para administración eficiente y segura.
| Características físicas | |
| Factor de forma | MicroATX |
| Dimensiones | 9,6'' x 9,6'' (244 mm x 244 mm) |
| Sistema de procesador | |
| UPC | Admite procesadores Intel® Core™ de las series Intel® Core™ de 14.ª generación, 13.ª y 12.ª generación |
| Enchufe | Enchufe único LGA 1700 |
| Potencia de diseño térmico | 125W |
| conjunto de chips | Intel® W680 |
| Memoria del sistema | |
| Cantidad de DIMM admitidos | 4 ranuras DIMM (2DPC) |
| Tipo admitido | DDR5 UDIMM ECC/no ECC de 288 pines |
| Máx. Capacidad por DIMM | 48 GB en procesadores Intel® Core ™ de 14.ª generación y 13.ª generación Intel® Core ™ 32 GB en procesadores Intel® Core™ de 12.ª generación |
| Máx. Frecuencia DIMM | 4400MT/s (2DPC-1DIMM) / 4000MT/s (2DPC-2DIMM 1R) / 3600MT/s (2DPC-2DIMM 2R) |
| Voltaje | 1,1 V |
| Ranuras de expansión PCIe (SLOT7 cerca de la CPU) | |
| PCIe x 16 | RANURA6: PCIe5.0 x16 [CPU] |
| PCIe x4 | RANURA7: PCIe4.0 x4 [CPU] |
| PCIe x 1 | RANURA4: PCIe3.0 x1 [PCH] |
| Otros conectores de expansión PCIe | |
| Ranura M.2 | 1 tecla M (PCIe3.0 x4) [PCH]; admite factor de forma 2280/2260/2242/2230 |
| OCuEnlace | 1 OCuLink (PCIe4.0 x4) * [CPU] 1 OCuLink (PCIe4.0 x4 o 4 SATA 6Gb/s) [PCH] 2 OCuLink (PCIe4.0 x4) [PCH] * OCulink4 comparte carriles con SLOT7 y estará deshabilitado cuando SLOT7 está lleno. |
| Almacenamiento SATA/SAS | |
| Almacenamiento integrado PCH | Intel W680 (hasta 8 SATA 6Gb/s; RAID 0/1/5/10): 4 SATA de 7 pines, 1 OCuLink para SATA |
| Ethernet | |
| Controlador GbE adicional | 2 RJ45 (10GbE) de Intel® X710 2 RJ45 (1GbE) de Intel® i210 |
| Gestión de servidores | |
| Controlador BMC | ASPEED AST2600: iKVM, compatibilidad con vMedia |
| GLAN dedicado IPMI | 1 puerto LAN IPMI dedicado RJ45 de Realtek RTL8211F |
| Gráficos | |
| Controlador | ASPEED AST2600: 1 DB15 (VGA) Procesador integrado Intel® Gráficos: 1 HDMI, 1 DisplayPort |

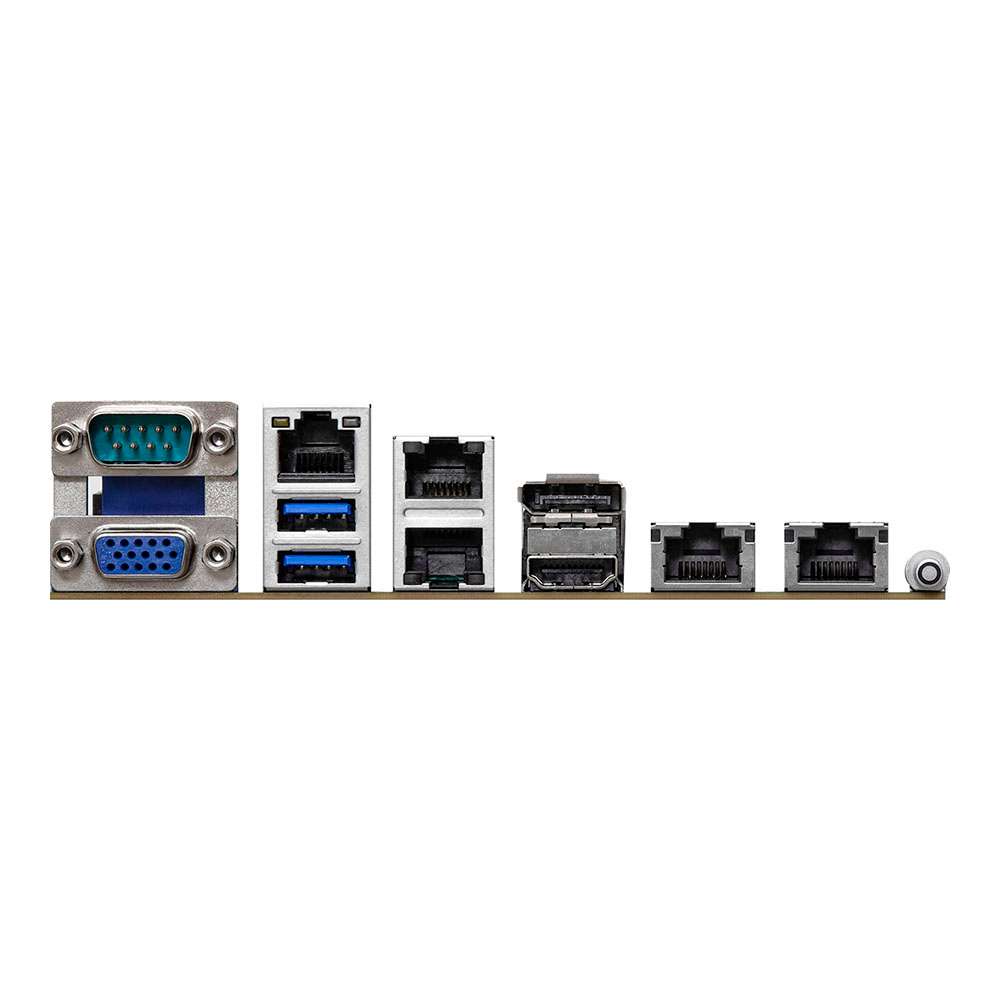

| E/S trasera | |
| Botón/LED UID | 1 botón con LED |
| Puerto VGA | 1 DB15 (VGA), 1 HDMI, 1 DisplayPort |
| Puerto serial | 1 DB9 (COM) |
| Puerto USB 3.2 Gen1 | 2 tipo A (USB3.2 Gen1) |
| RJ45 | 2 RJ45(10GbE), 2 RJ45(1GbE), 1 IPMI dedicada |
| Conector interno/encabezados | |
| Conector de alimentación | 1 (24 pines, alimentación principal ATX), 2 (8 pines, ATX 12 V) |
| Encabezado del panel auxiliar | 1 (18 pines): intrusión en el chasis, LED de falla del sistema, LED de actividad LAN1/LAN2, localización, SMBus |
| Panel del sistema | 1 (9 pines): interruptor de encendido, interruptor de reinicio, LED de alimentación del sistema, LED de actividad del disco duro |
| encabezado VGA | 1 |
| Encabezado del altavoz | 1 (4 pines) |
| Zumbador | 1 |
| Encabezado del ventilador | 7 (4 pines) |
| Cabecera del sensor térmico | 1 |
| Encabezado TPM | 1 (13 pines, SPI) |
| Encabezado SGPIO | 1 |
| Encabezado SMBus | 1 |
| Encabezado PMBus | 1 |
| Encabezado IPMB | 1 |
| Borrar CMOS | 1 (almohadillas de contacto) |
| Otros | 1 (4 pines, LED LAN3/LAN4) |
| Recuperación ME/SPS | 1 |
| Cabecera USB 3.2 (Gen1) | 1 (19 pines, 2 USB3.2 Gen1) |
| Cabecera USB 2.0 | 1 (9 pines, 2 USB2.0) |
| Encabezado NMI | 1 |
| Indicadores LED | |
| LED de alimentación en espera de 5vsb | 1 |
| 80 LED del puerto de depuración | 1 |
| LED de fallo del ventilador | 7 |
| LED de latido del BMC | 1 |
| BIOS del sistema | |
| Tipo de BIOS | AMI 256 MB SPI Flash ROM |
| Características del BIOS | Plug and Play (PnP), eventos de activación de conformidad con ACPI 6.4 y superiores, SMBIOS 3.6.0 y superiores, flash instantáneo ASRock Rack |
| Monitor de hardware | |
| Temperatura | CPU, MB, Lado de la tarjeta, VR, M.2, X710, TR Detección de temperatura |
| Admirador | Ventilador Tacómetro CPU Ventilador silencioso (permite que la velocidad del ventilador del chasis se ajuste automáticamente según la temperatura de la CPU) Control de varias velocidades del ventilador |
| Voltaje | 3VSB, 5VSB, CPU_VCORE, VCCIN_AUX, VDD2, 1,05V_PCH, 0V82SB_PCH, VCCGT, 1V8SB, VCCSA, BAT, 3V, 5V, 12V |
| SO compatible | |
| SO | Windows® 10 (64 bits) Windows® 11 (64 bits) |
| Ambiente | |
| Temperatura | Temperatura de funcionamiento: 10°C ~ 35°C / Temperatura sin funcionamiento: -40°C ~ 70°C |
| Humedad | Humedad sin funcionamiento: 20% ~ 90% (sin condensación) |
