Asrock W680 WS. Socket 1700. - DDR5
- Compatibilidad con Procesadores: Soporta Intel® Core™ de 14ª, 13ª y 12ª generación.
- Memoria: 4 ranuras DIMM DDR5 (288 pines) ECC y no-ECC, con capacidad hasta 128GB.
- Ranuras de Expansión: 1 PCIe 5.0 x16, 1 PCIe 5.0 x8, 2 PCIe 4.0 x4.
- Conectividad de Almacenamiento: Soporta hasta 14 puertos SATA 6Gb/s y 2 ranuras M.2 PCIe 4.0 x4.
- Red: Cuatro puertos RJ45 (1GbE) mediante Intel® i210.
- Gráficos y Audio: Incluye VGA, HDMI, DisplayPort y audio de 8 canales.
- Gestión Remota: IPMI para administración remota avanzada.
de garantía
asegurado
pago seguro
| Formato | |
| Socket | |
| Número de sockets | |
| Chipset | |
| Tipo de memoria | |
| Tipo de producto | |
| Tipo de producto |

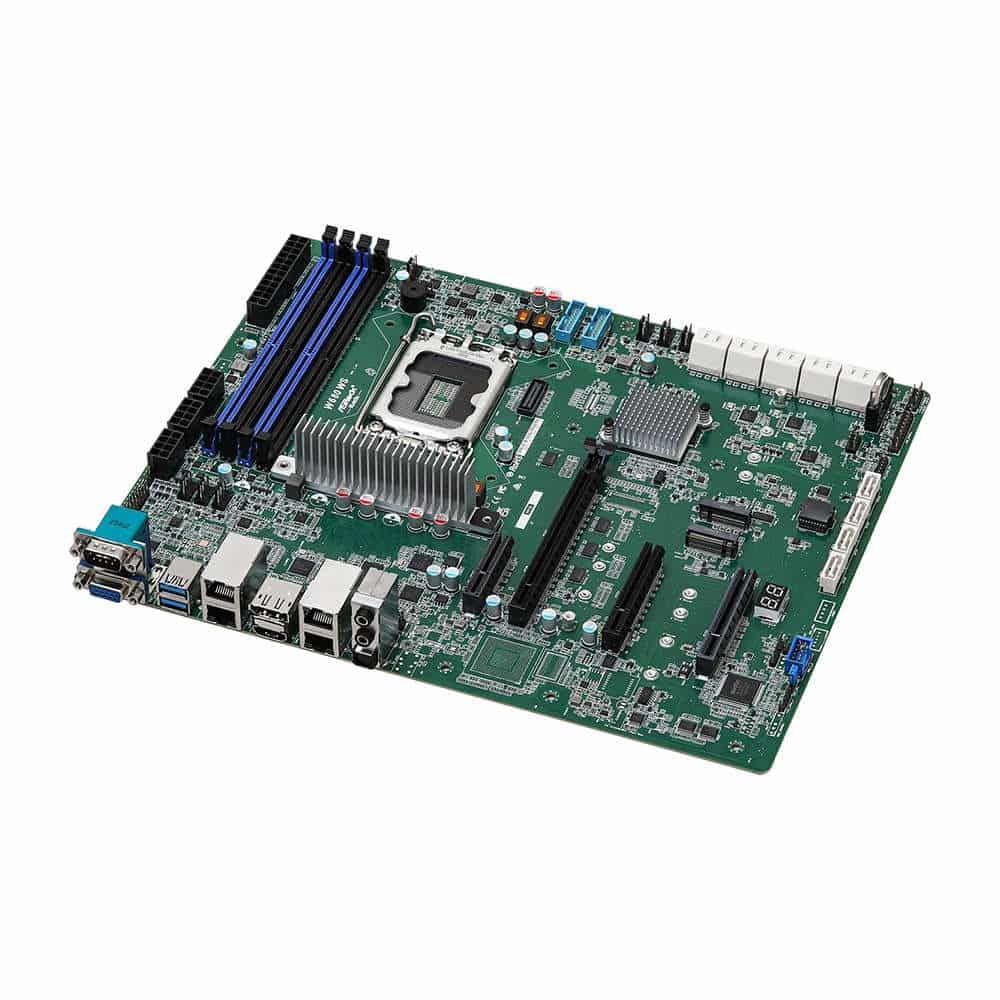

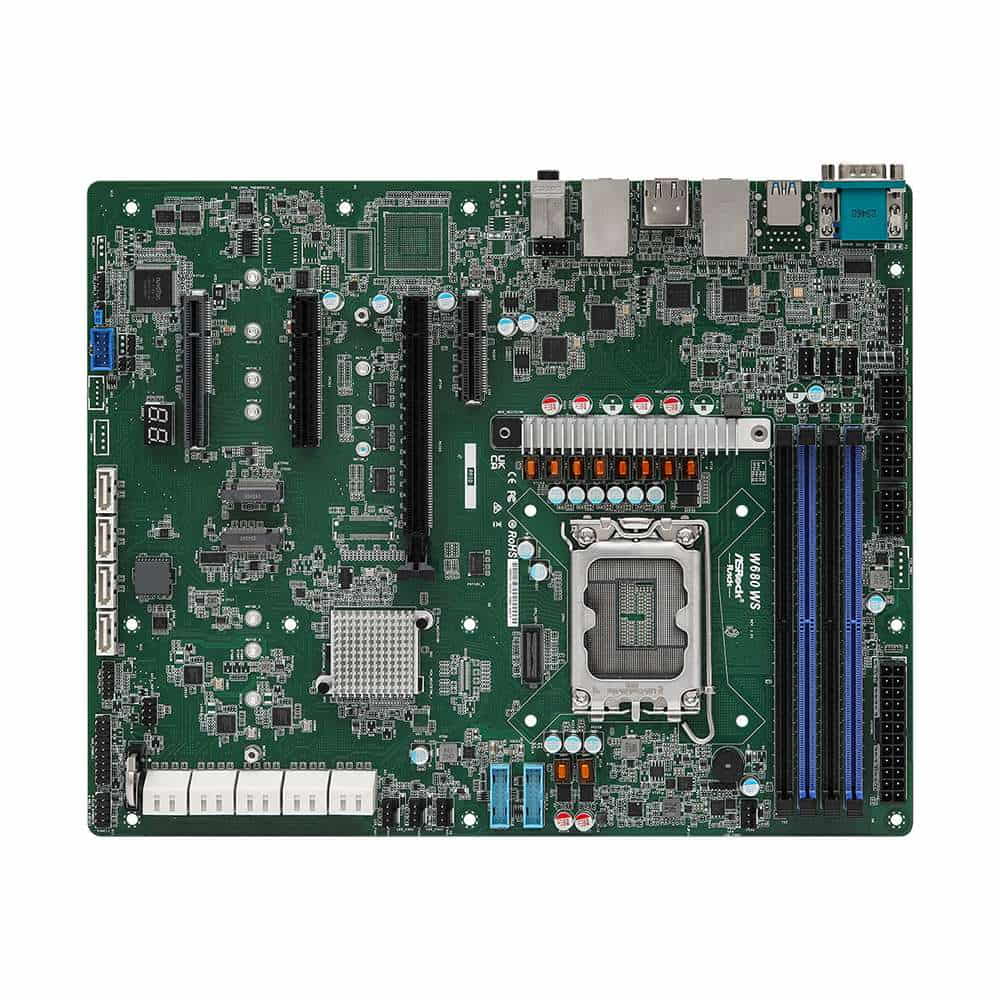

La placa base ASRock Rack W680 WS está diseñada para soportar procesadores Intel® Core™ de 14ª, 13ª y 12ª generación, proporcionando una solución robusta y flexible para estaciones de trabajo y servidores. Con un formato ATX de 12" x 9.6", esta placa es ideal para entornos que requieren un rendimiento excepcional y una amplia capacidad de expansión.
Equipada con cuatro ranuras DIMM DDR5, la W680 WS soporta tanto memorias ECC como no-ECC, permitiendo una capacidad máxima de 128GB. Esto asegura una alta eficiencia y estabilidad en aplicaciones críticas que manejan grandes volúmenes de datos.
Principales Características....
* Compatibilidad con Procesadores: Soporta Intel® Core™ de 14ª, 13ª y 12ª generación.
* Memoria: 4 ranuras DIMM DDR5 (288 pines) ECC y no-ECC, con capacidad hasta 128GB.
* Ranuras de Expansión: 1 PCIe 5.0 x16, 1 PCIe 5.0 x8, 2 PCIe 4.0 x4.
* Conectividad de Almacenamiento: Soporta hasta 14 puertos SATA 6Gb/s y 2 ranuras M.2 PCIe 4.0 x4.
* Red: Cuatro puertos RJ45 (1GbE) mediante Intel® i210.
* Gráficos y Audio: Incluye VGA, HDMI, DisplayPort y audio de 8 canales.
* Gestión Remota: IPMI para administración remota avanzada.
| Características Físicas | |
| Factor de forma | ATX |
| Dimensiones | 12" x 9,6" (305 mm x 244 mm) |
| Sistema procesador | |
| UPC | Admite procesadores Intel® Core™ de las series Intel® Core™ de 14.ª generación, 13.ª y 12.ª generación |
| enchufe | Toma única LGA 1700 |
| Potencia de diseño térmico | 125W |
| conjunto de chips | Intel® W680 |
| Memoria del sistema | |
| Cantidad de DIMM admitidos | 4 ranuras DIMM (2DPC) |
| Tipo soportado | Admite DDR5 UDIMM ECC/no ECC de 288 pines |
| Capacidad máx. por DIMM | 48 GB en procesadores Intel® Core ™ de 14.ª generación y 13.ª generación Intel® Core ™ 32 GB en procesadores Intel® Core™ de 12.ª generación |
| Frecuencia DIMM máx. | 4400MT/s (2DPC - 1DIMM) / 4000MT/s (2DPC - 2DIMM 1R) / 3600MT/s (2DPC - 2DIMM 2R) |
| Voltaje | 1,1 V |
| Ranuras de expansión PCIe (SLOT7 cerca de la CPU) | |
| PCIe x 16 | SLOT6: PCIe5.0 x16 * [CPU] * SLOT6 comparte carriles con SLOT4. SLOT6 cambiará a x8 cuando SLOT4 esté ocupado |
| PCIe x8 | RANURA4: PCIe5.0 x8 * [CPU] |
| PCIe x4 | RANURA7: PCIe4.0 x4 [CPU] RANURA2: PCIe4.0 x4 [PCH] |
| TPM | |
| Soporte TPM | 1 (13 pines, SPI) |
| Otros conectores de expansión PCIe | |
| Ranura M.2 | 1 tecla M (PCIe4.0 x4); admite factor de forma 2280/2260/2242 [PCH] 1 clave M (PCIe4.0 x4); admite factor de forma 2280/2260/2242 [PCH] |
| Almacenamiento SATA/SAS | |
| Almacenamiento integrado PCH | Intel® W680 ( 14 SATA 6Gb/s; RAID 0/1/5/10): 8 SATA de 7 pines |
| Controladores SATA adicionales | ASM1061 (6 SATA 6Gb/s): 6 SATA de 7 pines |
| Ethernet | |
| Controladores GbE adicionales | 4 RJ45 (1GbE) por Intel® i210 |
| Gráficos | |
| Controladores | Procesador integrado Intel® Gráficos: 1 HDMI, 1 DisplayPort Realtek RTD2168: 1 DB15 (VGA) |

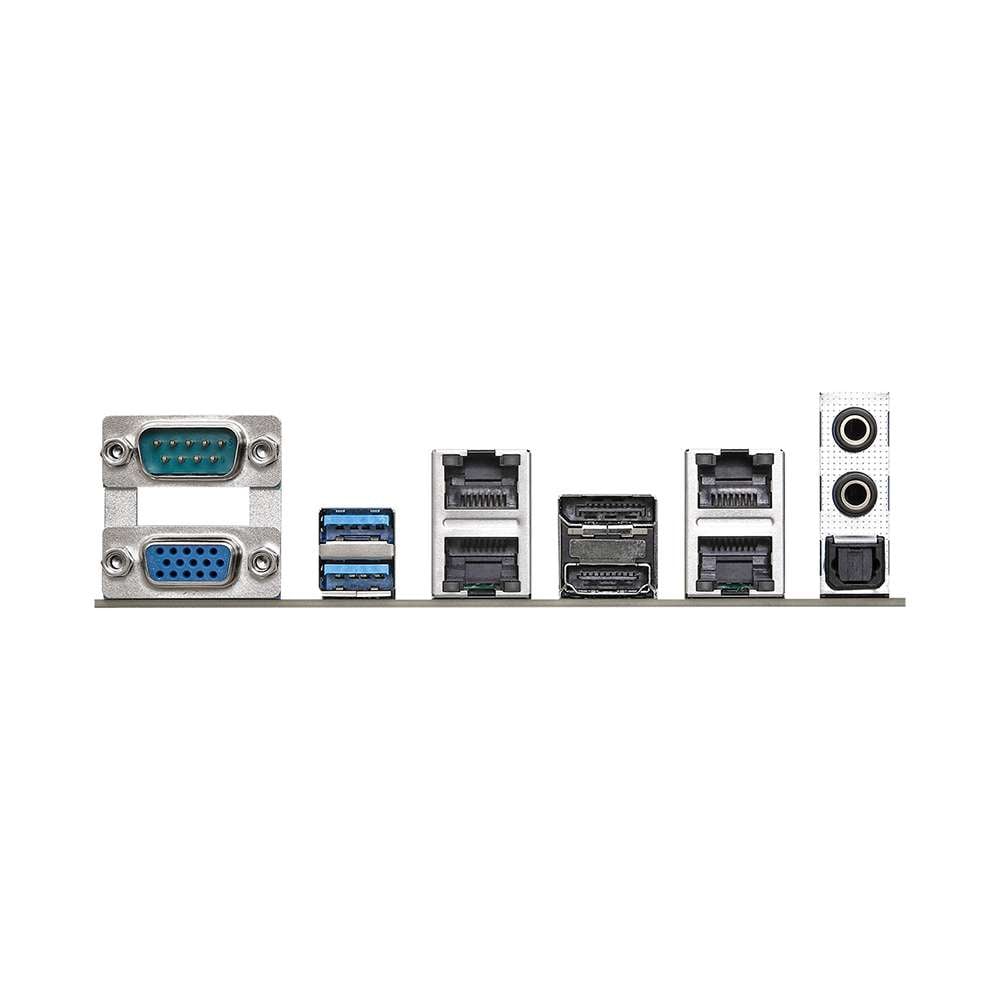

| E/S trasera | |
| Puerto VGA | 1 DB15 (VGA), 1 HDMI, 1 DisplayPort |
| Puerto serial | 1 DB9 (COM) |
| Puerto USB 3.2 Gen1 | 2 tipo A (USB3.2 Gen1) |
| RJ45 | 4 RJ45(1GbE) |
| Audio | Conectores de audio HD: puerto de salida SPDIF óptico/conector de salida de línea/conector de entrada de micrófono |
| Conector interno/encabezados | |
| Conector de alimentación | 1 (24 pines, alimentación principal ATX), 3 (8 pines, ATX 12 V) |
| Cabeceras de paneles auxiliares | 1 (18 pines): intrusión en el chasis, LED de falla del sistema, LED de actividad LAN1/LAN2, localización, SMBus |
| panel del sistema | 1 (9 pines): interruptor de encendido, interruptor de reinicio, LED de alimentación del sistema, LED de actividad del disco duro |
| encabezado VGA | 1 |
| Encabezado del altavoz | 1 (4 pines) |
| zumbador | 1 |
| encabezados de ventilador | 7 (4 pines) |
| Cabezales de sensores térmicos | 1 |
| encabezados TPM | 1 (13 pines, SPI) |
| encabezados SGPIO | 1 |
| Borrar CMOS | 1 (almohadillas de contacto) |
| Conector LED Lan frontal | 1 |
| Conectores USB 3.2 (Gen1) | 2 cabezales (19 pines, 4 USB3.2 Gen1) |
| Cabeceras USB 2.0 | 1 encabezado (9 pines, 2 USB2.0) |
| encabezados NMI | 1 |
| Indicadores LED | |
| LED de alimentación en espera de 5vsb | 1 (5VSB) |
| 80 LED de puerto de depuración | 1 |
| LED de fallo del ventilador | 7 |
| BIOS del sistema | |
| tipo de BIOS | ROM flash SPI AMI de 256 Mb |
| Características del BIOS | Plug and Play, eventos de activación de conformidad con ACPI 6.4 y superiores, SMBIOS 2.8 y superiores, ASRock Rack Instant Flash |
| Monitor de hardware | |
| Temperatura | CPU, MB, Lado de la tarjeta, Temp_MB1~ MB4, M.2, TR1 Detección de temperatura |
| admirador | Ventilador Tacómetro CPU Ventilador silencioso (permite que la velocidad del ventilador del chasis se ajuste automáticamente según la temperatura de la CPU) Control de varias velocidades del ventilador |
| Voltaje | +12 V, +5 V, +3,3 V, 1,05 V_PCH, VCCSA, VCORE, +VDD2, VCCIN_AUX, GT_CPU, +1,05 V_PROC |
| SO compatible | |
| sistema operativo | Microsoft ® Windows ® - Windows ® 10 (64 bits) - Windows ® 11 (64 bits) Linux - RedHat Enterprise Linux Server 8.5 (64 bits) - CentOs 8.5 (64 bits) - SUSE SLES 1502 (64 bits) - UBuntu 21.10 ( 64 bits) * Solo admite UEFI BOOT |
| Ambiente | |
| Temperatura | Temperatura de funcionamiento: 10°C ~ 35°C / Temperatura sin funcionamiento: -40°C ~ 70°C |
| Humedad | Humedad sin funcionamiento: 20% ~ 90% (sin condensación) |
