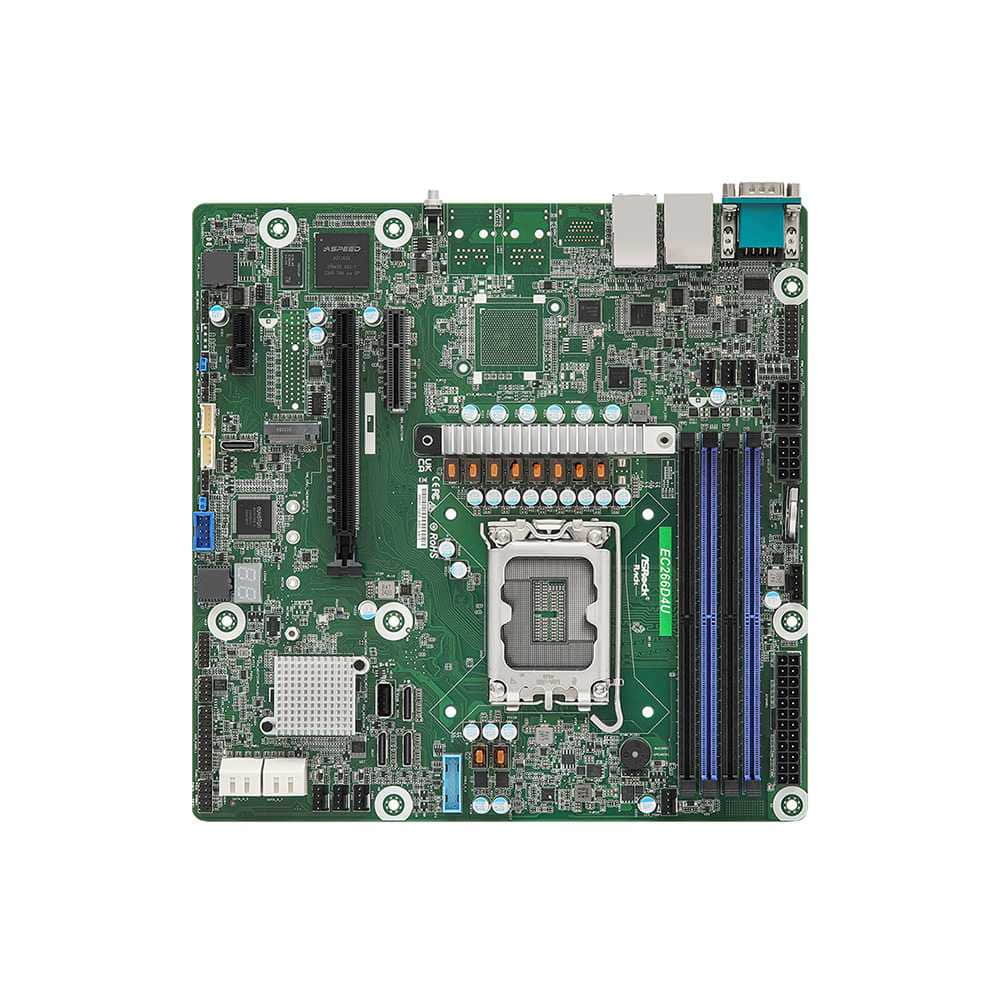

| Características Físicas |
| Factor de forma | Micro-ATX |
| Dimensiones | 9,6'' x 9,6'' (244 mm x 244 mm) |
| Sistema de procesador |
| UPC | Admite procesadores Intel ® Xeon ® serie 6300, Xeon ® serie E-2400 y Pentium ® Gold G7400/G7400T |
| Enchufe | Zócalo único V1 (LGA 1700) |
| Potencia de diseño térmico | 95 W |
| Conjunto de chips | Intel® C266 |
| Memoria del sistema |
| Cantidad de DIMM admitidas | 4 ranuras DIMM (2DPC) |
| Tipo compatible | Admite UDIMM ECC DDR5 de 288 pines |
| Capacidad máxima por DIMM | 32 GB |
| Frecuencia máxima de DIMM | 4400 MT/s (2SPC - 1 DIMM) / 4000 MT/s (2SPC - 2 DIMM 1R) / 3600 MT/s (2SPC - 2 DIMM 2R) |
| Voltaje | 1,1 V |
| Ranuras de expansión PCIe (SLOT7 cerca de la CPU) |
| PCIe x16 | RANURA 6: PCIe5.0 x16 [CPU] |
| PCIe x4 | SLOT7: PCIe4.0 x4 * [CPU]
* SLOT7 comparte carriles con OCuLink4. OCuLink4 se deshabilitará cuando SLOT7 esté ocupado |
| PCIe x1 | RANURA 4: PCIe4.0 x1 [PCH] |
| TPM |
| Soporte TPM | 1 (13 pines, SPI) |
| Otros conectores de expansión PCIe |
| Ranura M.2 | 1 M-key (PCIe4.0 x4); compatible con factor de forma 2280/2260/2242/2230 [PCH] |
| Enlace OCu | 1 OCuLink (PCIe4.0 x4) * [CPU]
1 OCuLink (PCIe4.0 x4 o 4 SATA 6Gb/s) [PCH]
2 OCuLink (PCIe4.0 x4) [PCH]
* OCulink4 comparte carriles con SLOT7 y se deshabilitará cuando SLOT7 esté ocupado |
| Almacenamiento SATA/SAS |
| Almacenamiento integrado de PCH | Intel® C266 (8 SATA 6 Gb/s; RAID 0/1/5/10): 4 SATA
de 7 pines, 1 OCuLink |
| Ethernet |
| Controlador GbE adicional | 2 RJ45 (1 GbE) de Intel ® i210 |
| Gestión de servidores |
| Controlador BMC | ASPEED AST2600: compatibilidad con iKVM y vMedia |
| GLAN dedicado de IPMI | 1 puerto LAN IPMI dedicado RJ45 de Realtek RTL8211F |
| Gráficos |
| Controlador | ASPEED AST2600:
1 DB15 (VGA) |

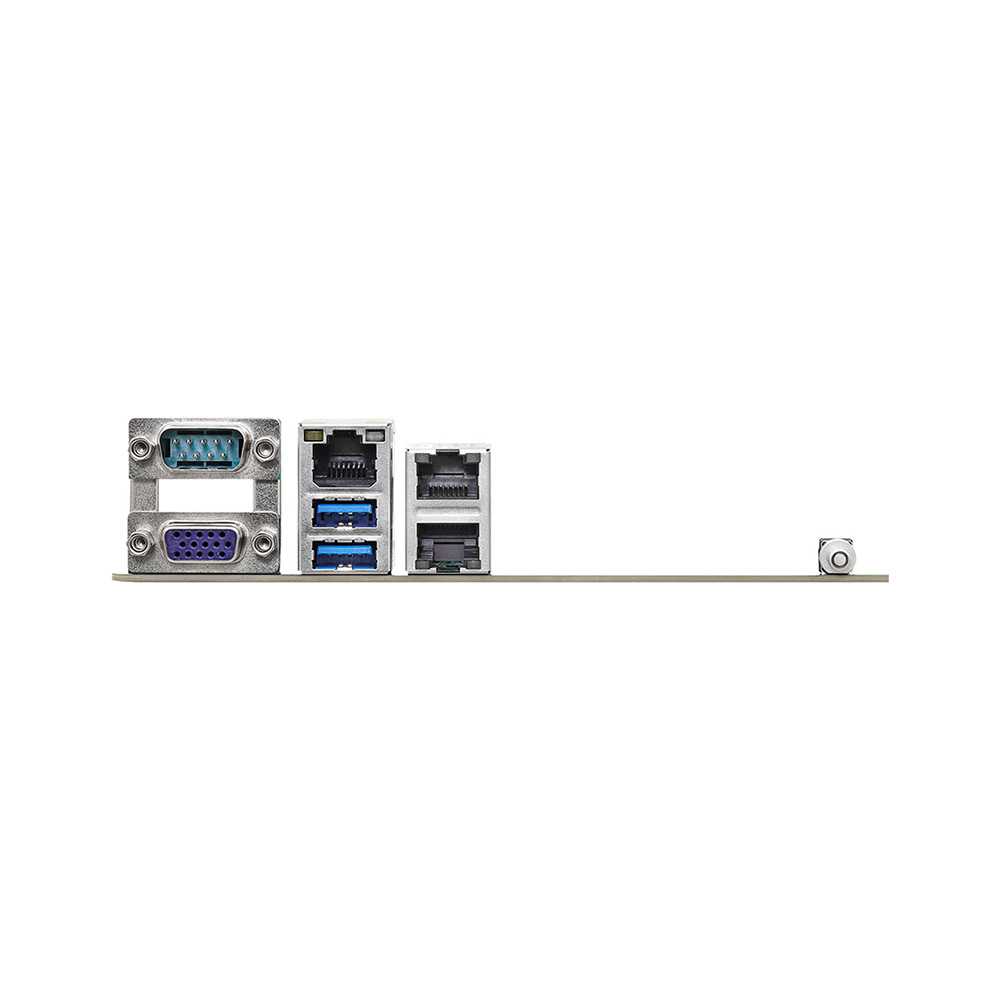

| E/S trasera |
| Botón/LED UID | 1 botón UID con LED |
| Puerto VGA | 1 conector DB15 (VGA) |
| Puerto serial | 1 DB9 (COM) |
| Puerto USB 3.2 Gen1 | 2 Tipo A (USB 3.2 Gen1) |
| RJ45 | 2 RJ45 (1 GbE), 1 IPMI dedicado |
| Conectores/encabezados internos |
| Conector de alimentación | 1 (alimentación principal ATX de 24 pines), 2 (8 pines, ATX de 12 V) |
| Cabecera del panel auxiliar | 1 (18 pines): intrusión en el chasis, LED de falla del sistema, LED de actividad LAN1/LAN2, localización, SMBus |
| Panel del sistema | 1 (9 pines): interruptor de encendido, interruptor de reinicio, LED de encendido del sistema, LED de actividad del disco duro |
| Encabezado VGA | 1 |
| Encabezado del altavoz | 1 (4 pines) |
| Zumbador | 1 |
| Encabezado del ventilador | 7 (4 pines) |
| Encabezado del sensor térmico | 1 |
| Encabezado TPM | 1 (13 pines, SPI) |
| Encabezado SGPIO | 1 |
| Encabezado SMBus | 1 |
| Encabezado PMBus | 1 |
| Encabezado IPMB | 1 |
| Borrar CMOS | 1 (almohadillas de contacto) |
| Conector LED de LAN frontal | 1 |
| Encabezado USB 3.2 (Gen1) | 1 encabezado (19 pines, 2 USB3.2 Gen1) |
| Encabezado USB 2.0 | 1 encabezado (9 pines, 2 USB 2.0) |
| Puerto USB 2.0 tipo A | 1 USB 2.0 tipo A vertical |
| Encabezado NMI | 1 |
| Indicadores LED |
| LED de encendido en modo de espera | 1 (5VSB) |
| 80 LED del puerto de depuración | 1 |
| LED de falla del ventilador | 7 |
| LED de frecuencia cardíaca BMC | 1 |
| BIOS del sistema |
| Tipo de BIOS | ROM flash SPI AMI de 256 MB |
| Características del BIOS | Plug and Play, eventos de activación compatibles con ACPI 6.4 y superiores, SMBIOS 2.8 y superiores, ASRock Rack Instant Flash |
| Monitor de hardware |
| Temperatura | CPU, MB, lado de la tarjeta, VR, DDR5, PCH, M.2, TR1 Detección de temperatura |
| Admirador | Tacómetro de ventilador
Ventilador silencioso de CPU (permite que la velocidad del ventilador del chasis se ajuste automáticamente según la temperatura de la CPU)
Control de múltiples velocidades del ventilador |
| Voltaje | 3VSB, 5VSB, CPU_VCORE, VCCIN_AUX, VDD2, 1.05V_PCH, 0V82SB_PCH, 1V8SB, VCCSA, BAT, 3V, 5V, 12V |
| Sistema operativo compatible |
| Sistema operativo | Microsoft ® Windows:
- Windows ® Server 2022
- Azure Stack HCI
Linux:
- RHEL 8.5
- SLES 15 SP3
- Ubuntu 21.04 LTS
Hipervisor:
- VMware ESXi 8.0 u1
- Linux KVM (sistemas operativos Linux)
- Hyper-V (Windows ® Server) |
| Ambiente |
| Temperatura | Temperatura de funcionamiento: 10 °C ~ 35 °C / Temperatura de inactividad: -40 °C ~ 70 °C |
| Humedad | Humedad sin funcionamiento: 20 % ~ 90 % (sin condensación) |
