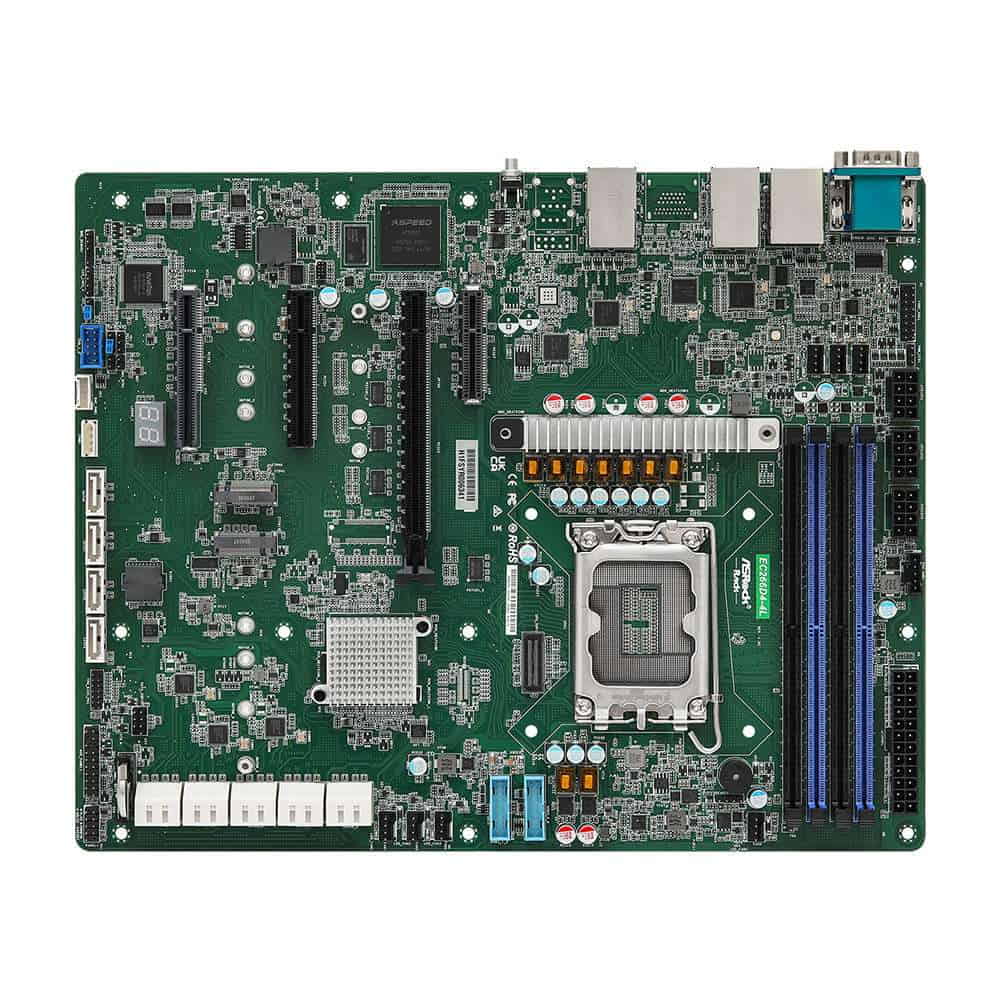

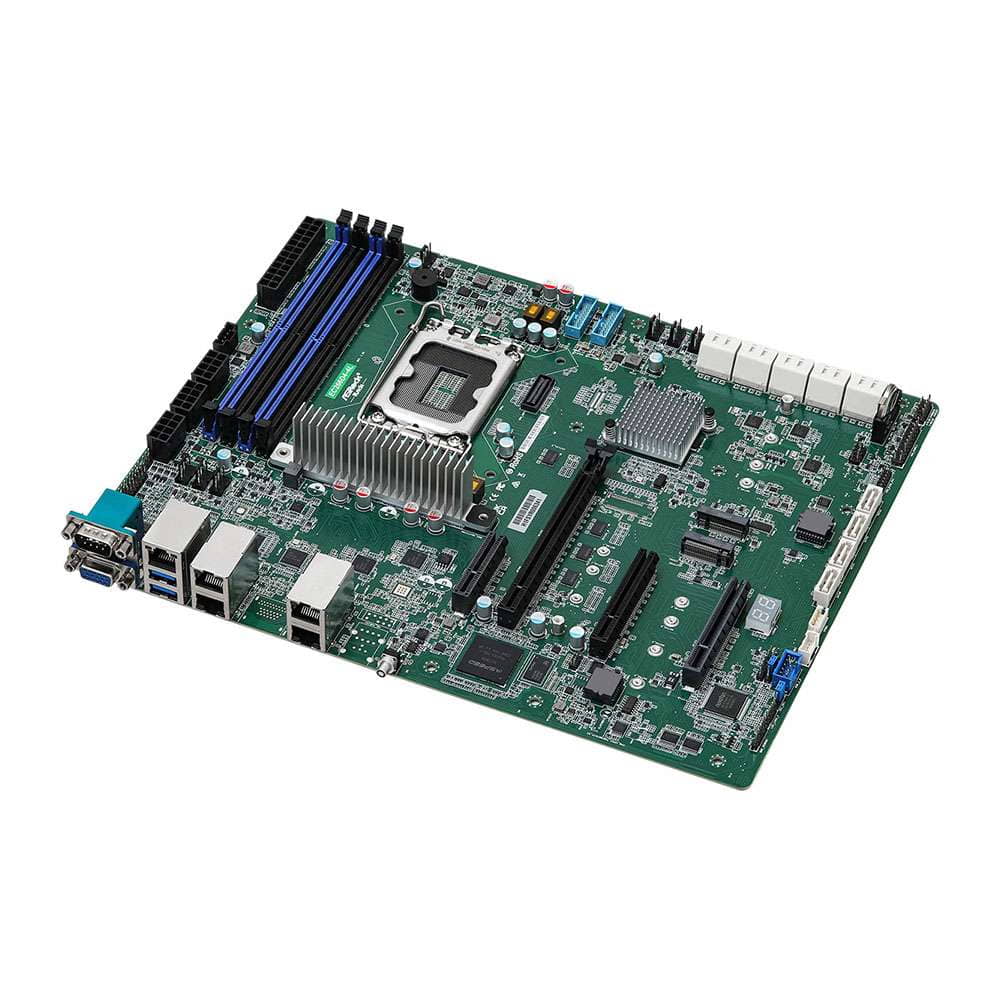

Asrock Rack EC266D4-4L. Socket 1700.
- Factor de forma ATX (12" x 9.6").
- Soporta procesadores Intel Xeon 6300, E-2400 series e Intel Pentium Gold G7400/G7400T.
- 4 ranuras DIMM (2DPC) para memoria DDR5 ECC UDIMM.
- 1 ranura PCIe 5.0 x16, 1 PCIe 5.0 x8 y 2 PCIe 4.0 x4.
- 2 ranuras M.2 (PCIe 4.0 x4).
- Hasta 14 puertos SATA de 6 Gb/s.
- 4 puertos RJ45 (1GbE) con Intel i210 y gestión remota IPMI.
El precio que aparece es orientativo
personalizada
asegurado
pago seguro
| Formato | |
| Chipset | |
| Socket | |
| Número de sockets | |
| Tipo de producto |
La Placa Asrock Rack EC266D4-4L es una solución de alto rendimiento diseñada para servidores de nivel de entrada. Su factor de forma ATX (12" x 9.6") y compatibilidad con procesadores Intel Xeon 6300, E-2400 series e Intel Pentium Gold G7400/G7400T la convierten en una opción versátil y potente para diversas aplicaciones.
Esta placa base soporta hasta 4 ranuras DIMM (2DPC) para memoria DDR5 ECC UDIMM, lo que garantiza un rendimiento estable y eficiente. Además, cuenta con múltiples opciones de expansión, incluyendo 1 ranura PCIe 5.0 x16, 1 PCIe 5.0 x8 y 2 PCIe 4.0 x4, proporcionando flexibilidad para adaptarse a diversas necesidades de expansión.
Para almacenamiento, la EC266D4-4L ofrece 2 ranuras M.2 (PCIe 4.0 x4) y hasta 14 puertos SATA de 6 Gb/s, lo que permite una amplia capacidad de almacenamiento y velocidad. También incluye 4 puertos RJ45 (1GbE) gestionados por Intel i210 y soporte para gestión remota mediante IPMI, facilitando la administración y supervisión del servidor.
En resumen, la Placa Asrock Rack EC266D4-4L es una opción ideal para quienes buscan rendimiento, flexibilidad y confiabilidad en sus servidores de nivel de entrada. ¡Lleva tu infraestructura al siguiente nivel con esta potente placa base!
Principales Características...
* Factor de forma ATX (12" x 9.6").
* Soporta procesadores Intel Xeon 6300, E-2400 series e Intel Pentium Gold G7400/G7400T.
* 4 ranuras DIMM (2DPC) para memoria DDR5 ECC UDIMM.
* 1 ranura PCIe 5.0 x16, 1 PCIe 5.0 x8 y 2 PCIe 4.0 x4.
* 2 ranuras M.2 (PCIe 4.0 x4).
* Hasta 14 puertos SATA de 6 Gb/s.
* 4 puertos RJ45 (1GbE) con Intel i210 y gestión remota IPMI.
| Características Físicas | |
| Factor de forma | ATX |
| Dimensiones | 12" x 9,6" (305 mm x 244 mm) |
| Sistema de procesador | |
| UPC | Admite procesadores Intel ® Xeon ® serie 6300, Xeon ® serie E-2400 y Pentium ® Gold G7400/G7400T |
| Enchufe | Zócalo único V1 (LGA 1700) |
| Potencia de diseño térmico | 95 W |
| Conjunto de chips | Intel® C266 |
| Memoria del sistema | |
| Cantidad de DIMM admitidas | 4 ranuras DIMM (2DPC) |
| Tipo compatible | Admite UDIMM ECC DDR5 de 288 pines |
| Capacidad máxima por DIMM | 32 GB |
| Frecuencia máxima de DIMM | 4400 MT/s (2DPC - 1 DIMM) / 4000 MT/s (2DPC - 2 DIMM 1R) / 3600 MT/s (2DPC - 2 DIMM 2R) |
| Voltaje | 1,1 V |
| Ranuras de expansión PCIe (SLOT7 cerca de la CPU) | |
| PCIe x16 | SLOT6: PCIe5.0 x16 * [CPU] * SLOT6 comparte carriles con SLOT4. SLOT6 cambiará a x8 cuando SLOT4 esté ocupado |
| PCIe x8 | RANURA 4: PCIe5.0 x8 * [CPU] |
| PCIe x4 | RANURA 7: PCIe4.0 x4 [CPU] RANURA 2: PCIe4.0 x4 [PCH] |
| TPM | |
| Soporte TPM | 1 (13 pines, SPI) |
| Otros conectores de expansión PCIe | |
| Ranura M.2 | 1 M-key (PCIe4.0 x4); compatible con factor de forma 2280/2260/2242/2230 [PCH] 1 M-key (PCIe4.0 x4); compatible con factor de forma 2280/2260/2242/2230 [PCH] |
| Almacenamiento SATA/SAS | |
| Almacenamiento integrado de PCH | Intel® C266 ( 8 SATA 6 Gb/s; RAID 0/1/5/10): 8 SATA de 7 pines |
| Controlador SATA adicional | ASM1061 (6 SATA 6 Gb/s): 6 SATA de 7 pines |
| Ethernet | |
| Controlador GbE adicional | 4 RJ45 (1 GbE) de Intel ® i210 |
| Gestión de servidores | |
| Controlador BMC | ASPEED AST2600: compatibilidad con iKVM y vMedia |
| GLAN dedicado de IPMI | 1 puerto LAN IPMI dedicado RJ45 de Realtek RTL8211F |
| Gráficos | |
| Controlador | ASPEED AST2600: 1 DB15 (VGA) |

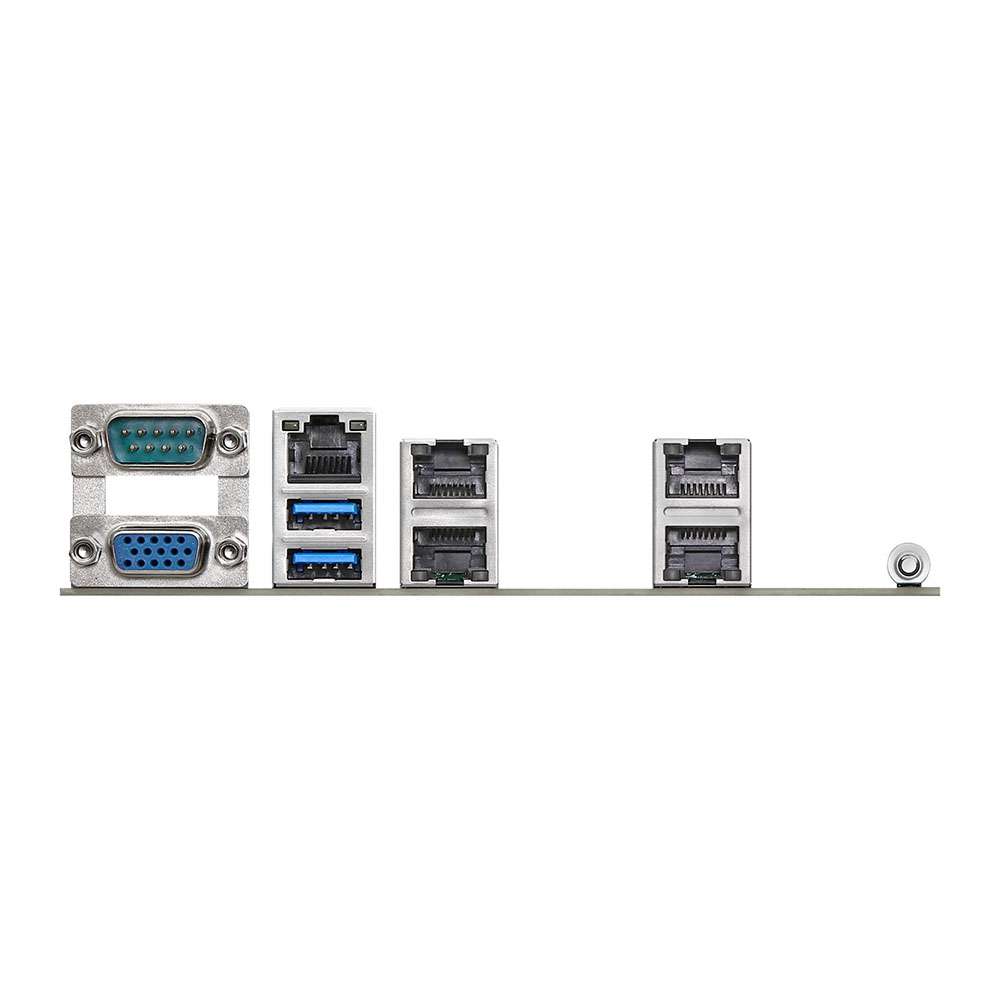

| E/S trasera | |
| Botón/LED UID | 1 botón UID con LED |
| Puerto VGA | 1 conector DB15 (VGA) |
| Puerto serial | 1 DB9 (COM) |
| Puerto USB 3.2 Gen1 | 2 Tipo A (USB3.2 Gen1) |
| RJ45 | 4 RJ45 (1 GbE), 1 IPMI dedicado |
| Conectores/encabezados internos | |
| Conector de alimentación | 1 (alimentación principal ATX de 24 pines), 3 (8 pines, ATX de 12 V) |
| Cabecera del panel auxiliar | 1 (18 pines): intrusión en el chasis, LED de falla del sistema, LED de actividad LAN1/LAN2, localización, SMBus |
| Panel del sistema | 1 (9 pines): interruptor de encendido, interruptor de reinicio, LED de encendido del sistema, LED de actividad del disco duro |
| Encabezado VGA | 1 |
| Encabezado del altavoz | 1 (4 pines) |
| Zumbador | 1 |
| Encabezado del ventilador | 7 (4 pines) |
| Encabezado del sensor térmico | 1 |
| Encabezado TPM | 1 (13 pines, SPI) |
| Encabezado SGPIO | 1 |
| Encabezado SMBus | 1 |
| Encabezado PMBus | 1 |
| Encabezado IPMB | 1 |
| Borrar CMOS | 1 (almohadillas de contacto) |
| Conector LED de LAN frontal | 1 |
| Encabezado USB 3.2 (Gen1) | 2 conectores (19 pines, 4 USB3.2 Gen1) |
| Encabezado USB 2.0 | 1 encabezado (9 pines, 2 USB 2.0) |
| Encabezado NMI | 1 |
| Indicadores LED | |
| LED de encendido en modo de espera 5vsb | 1 (5VSB) |
| 80 LED del puerto de depuración | 1 |
| LED de falla del ventilador | 7 |
| LED de frecuencia cardíaca BMC | 1 |
| BIOS del sistema | |
| Tipo de BIOS | ROM flash SPI AMI de 256 MB |
| Características del BIOS | Plug and Play, eventos de activación compatibles con ACPI 6.4 y superiores, SMBIOS 2.8 y superiores, ASRock Rack Instant Flash |
| Monitor de hardware | |
| Temperatura | CPU, Temp MB1~ MB4, M.2, TR1 Detección de temperatura |
| Admirador | Tacómetro de ventilador Ventilador silencioso de CPU (permite que la velocidad del ventilador del chasis se ajuste automáticamente según la temperatura de la CPU) Control de múltiples velocidades del ventilador |
| Voltaje | 3VSB, 5VSB, CPU_VCORE, VCCIN_AUX, VDD2, 1.05V_PCH, 0V82SB_PCH, 1V8SB, VCCSA, BAT, 3V, 5V, 12V |
| Sistema operativo compatible | |
| Sistema operativo | Microsoft ® Windows ® - Server 2022 (64 bits) Linux - RedHat Enterprise Linux Server 8.5 (64 bits) / 9.2 (64 bits) - SUSE Enterprise Linux Server 15 SP3 (64 bits) / 15 SP5 (64 bits) - Ubuntu 21.04 (64 bits) / 22.04.2 (64 bits) * Consulte el sitio web para obtener la lista de sistemas operativos compatibles más reciente. |
| Ambiente | |
| Temperatura | Temperatura de funcionamiento: 10 °C ~ 35 °C / Temperatura de inactividad: -40 °C ~ 70 °C |
| Humedad | Humedad sin funcionamiento: 20 % ~ 90 % (sin condensación) |
